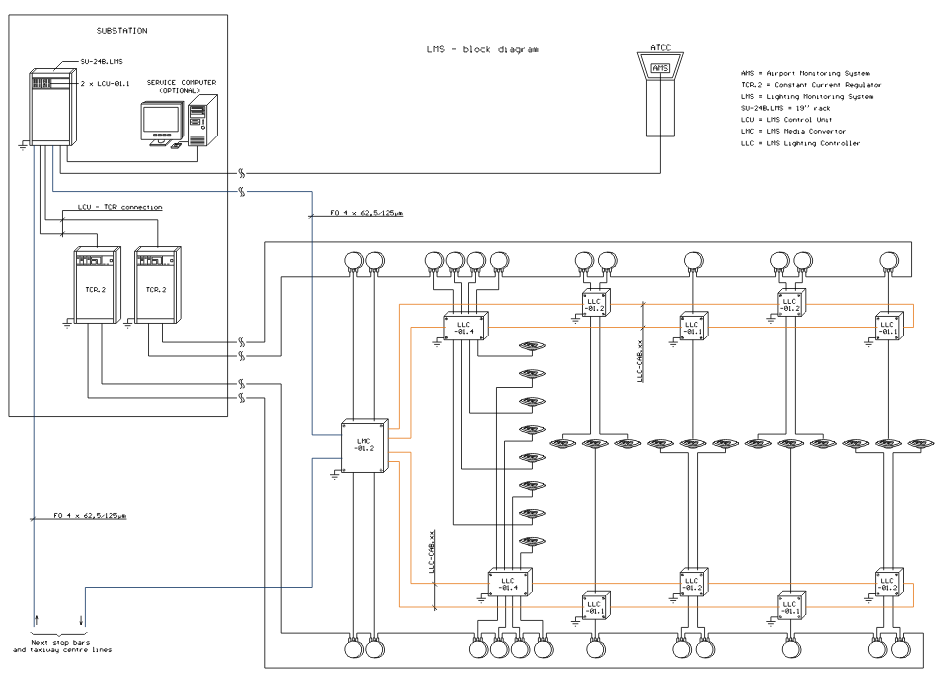

Systém LMS

ovládání a monitorování je po samostatných optických a měděných sdělovacích kabelech
zapojením všech komunikačních tras do kruhu je zajištěna spolehlivá funkce i při přerušení kabelu nebo poruše jednoho z modulů, přičemž místo poruchy je systémem okamžitě přesně lokalizováno
komunikace s centrální jednotkou po skleněném optickém kabelu zaručuje stoprocentní odolnost proti elektromagnetickému rušení i při souběhu se silovými kabely
komunikace mezi moduly LMC a LLC na vzdálenost do 240 m je po měděném stíněném sdělovacím kabelu s opticky oddělenými vstupy
spolehlivé ovládání jednotlivých žárovek nebo jejich skupin
individuální měření napětí na každé žárovce umožňuje vyhodnocovat její aktuální příkon a okamžitě diagnostikovat její přepálení
snadná konfigurace a kontrola pomocí modulu LTP snižuje náklady a čas na údržbu systému
použité konektory umožňují rychlou a jednoduchou výměnu modulů

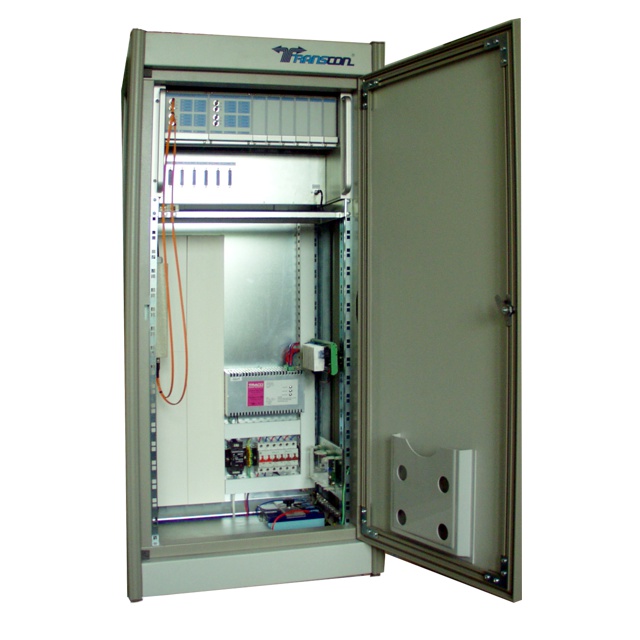

slouží pro umístění modulů LCU na trafostanici
obsahuje napájecí obvody s vlastní záložní baterií
modemy nebo převodníky pro komunikaci se systémem AMS na řídicí věži a optický rozváděč
rozměry: 600×1305×450mm
hmotnost: 80 kg
pozice pro LCU: 4
napájení: 93–132 V/187–264 V 50–60 Hz

řídicí jednotka systému LMS, která zajišťuje komunikaci mezi modemy, převodníky a moduly LMC pomocí dvou nezávislých optických vedení zapojených do kruhu
optické vstupy/výstupy: 2×TX, 2×RX
napájení: 24 VDC

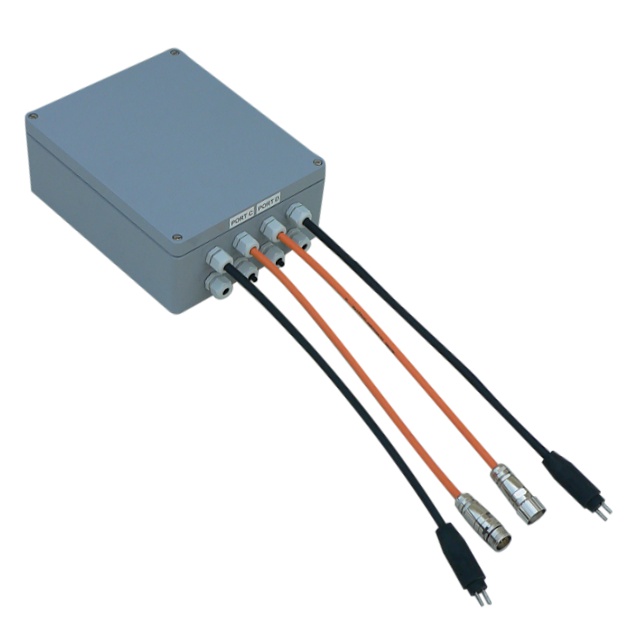

konvertor optické komunikace na měděné vedení je umístěn v blízkosti světelné soustavy
propojuje komunikace mezi moduly LCU a LLC
rozměry: 230×305×110 mm
hmotnost: 4,6 kg
napájení: 2 A–6,6 A
opt. vstupy/výstupy: 4×TX, 4×RX

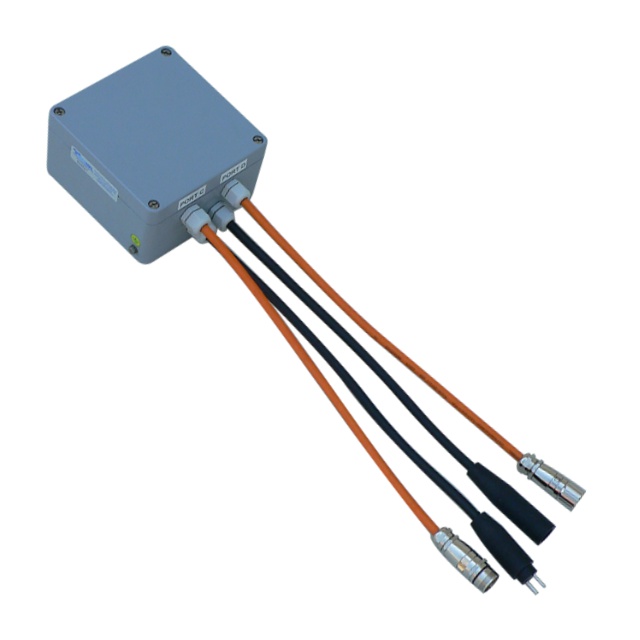

zajišťuje ovládání a monitorování jednotlivých žárovek
je zapojený mezi transformátor a návěstidlo
každý modul má dva nezávislé komunikační porty, kterými je propojen s modulem LMC a ostatními moduly LLC do kruhu

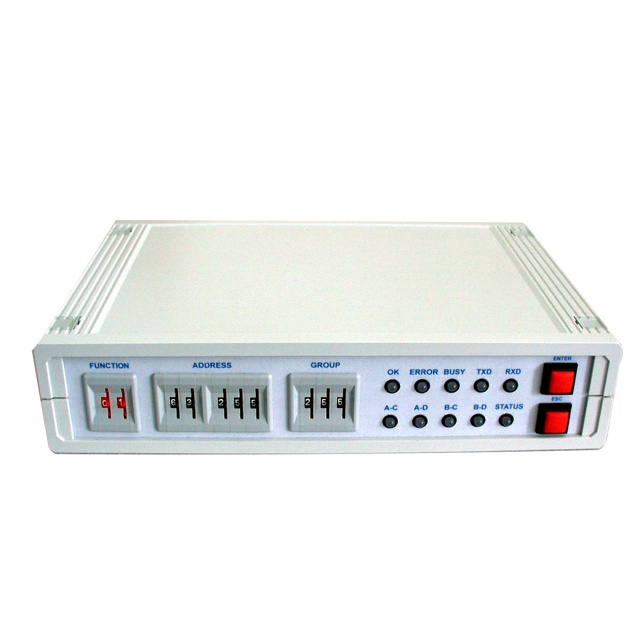

testovací a programovací přípravek LLC a LMC pro použití přímo v terénu
programování a prověřování systému
napájen z vnitřního akumulátoru, automobilu nebo síťového adaptéru
