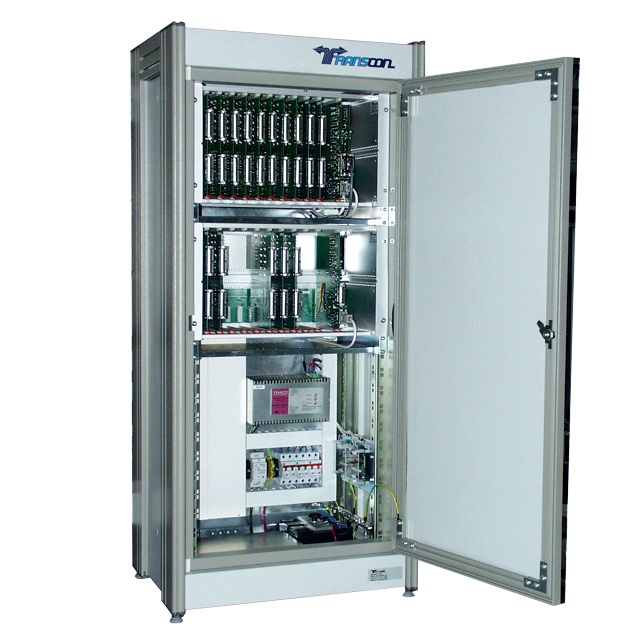

SU-24B.RT (AMS terminál)
Použití
- dálkové monitorování a ovládání různých technologických zařízení (regulátory, rozváděče, UPS, dieselgenerátory, energetická zařízení, atd.) pomocí přenosového systému DAP 128TC
Soubory ke stažení
pdf Katalogový list (1.63 MB)Popis/vlastnosti
- základem je jeden nebo dva 19” moduly VP-02-2
- 10 nebo 20 vstupně-výstupních modulů RT-24
- napájení střídavým síťovým napětím, které je zálohované interní baterií nebo stejnosměrným napětím
- obsahuje přepěťové ochrany komunikace a napájení
- v dolní části skříně mohou být umístěná další zařízení dle požadavku zákazníka
Základní jednotky skříně SU-24B.RT
- Modul VP-02-2
- základní 19" modul do skříně SU-24B.RT
- 1 pozice pro modul ZD-RT24
- 10 pozic pro moduly RT-24
- rozvádí napájecí napětí a přenosové linky do modulů
- Modul ZD-RT24
- napájecí zdroj do modulu VP-02-2
- napájí moduly RT-24
- monitoruje napájecí napětí a poruchové stavy hlavního zdroje
- Modul RT-24
- univerzální vstupně-výstupní modul přenosového systému DAP 128TC
- připojuje se na přenosovou linku DAP 128TC
- 14 galvanických oddělených vstupů 12-48 VDC
- 7 galvanicky oddělených kontaktních výstupů 0,2 A / 60 VDC / 48 VAC
- 2×A/D vstup (volitelně)
- 1×D/A výstup (volitelně)
- sériová komunikace RS 232 nebo RS 485
- galvanicky oddělená přenosová linka
- příjem a převod povelů z centrální jednotky na 7 výstupů
- monitoruje stavy svých 14-ti vstupů a ty pak vysílá jako data do centrální jednotky
- dva konektory D-Sub-37 se vstupy a výstupy
- každý modul má svou adresu nastavitelnou konfiguračním přepínačem
- instalace do 19" modulu VP-02-2
