TLE20

Funkce návěstidla

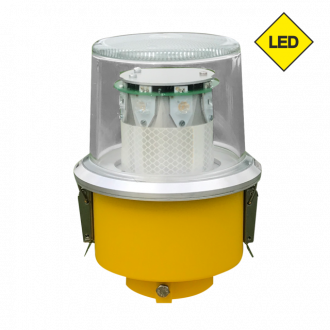

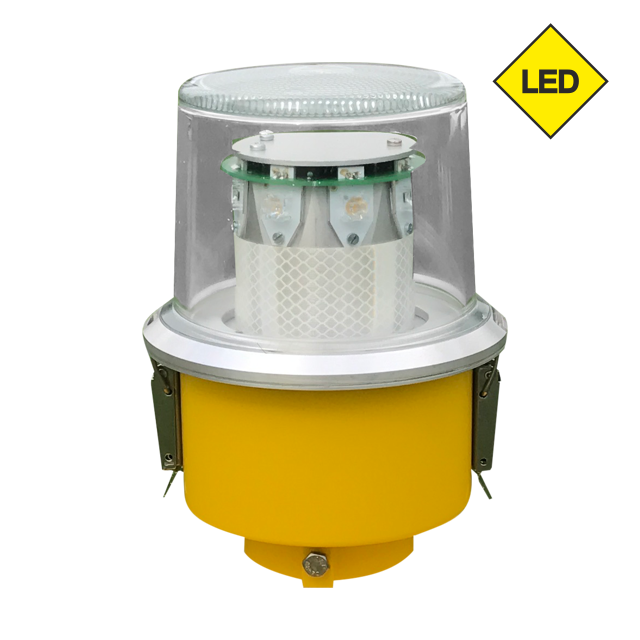

• APP osové návěstidlo a příčky přibližovací soustavy
• END dráhové koncové návěstidlo
• FATO návěstidlo prostoru konečného přiblížení a vzletu (návěstidla zaměřovacího bodu)
• HAPP stále svítící přibližovací návěstidlo heliportu

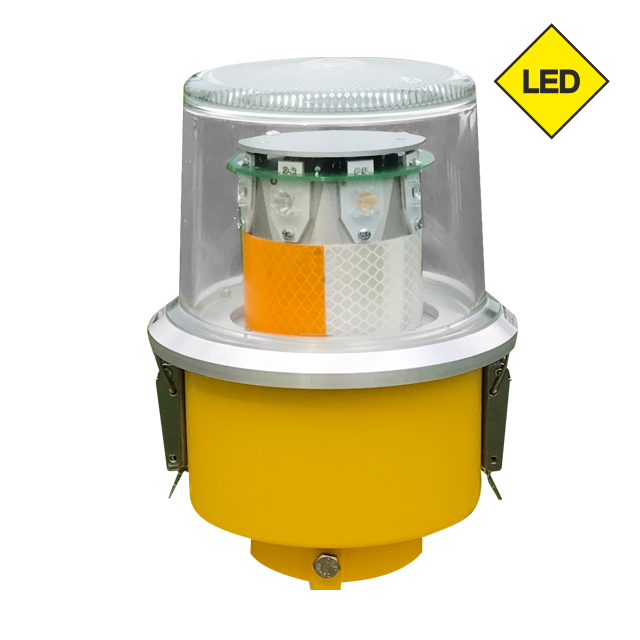

• RWY postranní dráhové návěstidlo
• THR prahové návěstidlo
• THREND prahové a dráhové koncové návěstidlo

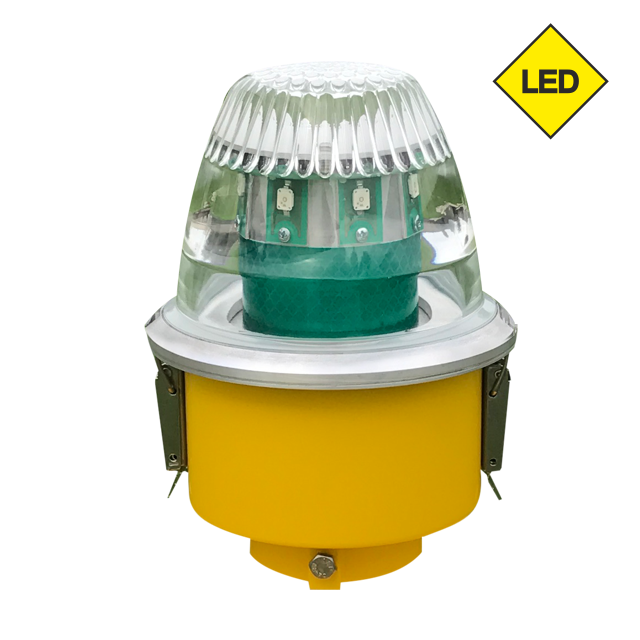

• TLOF návěstidlo prostoru přistání a vzletu

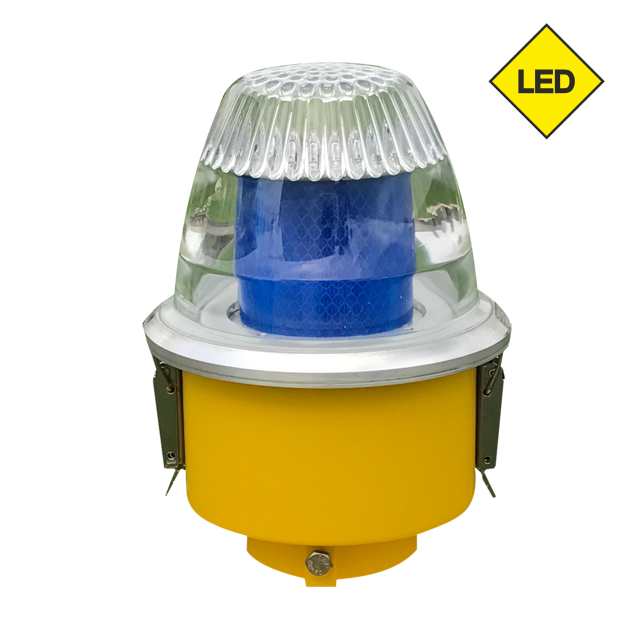

• TWY postranní návěstidlo pojezdové dráhy

Splňuje požadavky

• ICAO ANNEX 14, Vol. 1
  5.3.9.9, 5.3.10.9, 5.3.11.4, 5.3.16.3, Tab. 6-3
• ICAO ANNEX 14, Vol. 2 Obr. 5-11
• IEC TS 61827
• FAA EB 67D

Společný popis/vlastnosti

• dlouhá životnost díky robustní konstrukci (hliníkové slitiny, nerezová ocel, sklo)
• uchycení na standardní lámací spojku nebo trubku Ø 60 mm
• snadná a rychlá oprava díky snímatelné kompaktní světelné hlavici (bez demontáže návěstidla z lámací spojky)
• koncepce umožňuje uživateli snadno rozebrat světelnou hlavici na několik elementárních částí
• efektivní údržba a výrazné snížení provozních nákladů díky společným dílům v rámci řady TLE20
• konstrukce návěstidla umožňuje vyrovnávání tlaku a zabraňuje kondenzaci vody uvnitř návěstidla
• díky monitoringu každé LED diody je zaručeno, že nedojde k poklesu intensity v jednom směru
• integrované reflexní plochy v barvách návěstidla zvyšují bezpečnost leteckého provozu při výpadcích napájení a usnadňují údržbu (lokalizace, určení typu návěstidla)

Vlastnosti verze se sériovým napájením 6,6 A

• splňuje podmínky regulace intesity dle FAA EB 67D
• volitelně lze vybavit modulem pro odpojení sekundárního vinutí transformátoru při poruše

Vlastnosti verze s paralel. napájením 230 V

• systém řízení svítivosti (PSK) je nezávislý na velikosti napájecího napětí, proto zaručuje přesnou regulaci intensity i při velkých úbytcích na vedení nebo při kolísání napětí
• vhodná úspornější náhrada za sériové napájecí systémy pro rozsáhlé heliporty a letiště s VFR RWY nebo nepřesnou IFR RWY
• široký rozsah napájecího napětí bez vlivu na intensitu vyzařování

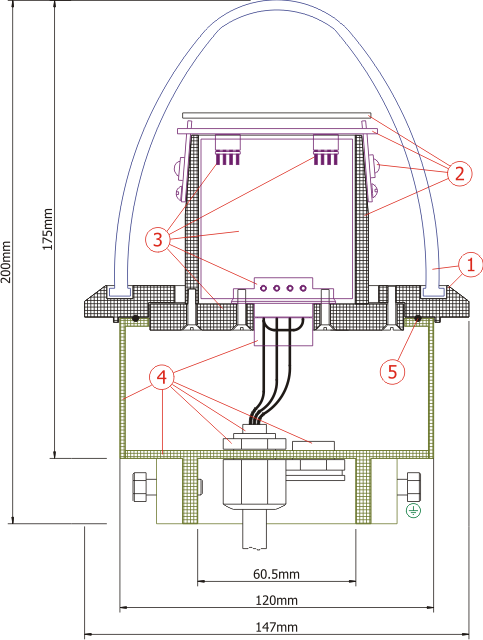

Konstrukce

1. dioptr s hliníkovým mezikružím
2. světelná jednotka s LED a elektronikou
3. napájecí modul s regulací intesity
4. tělo návěstidla s kabely a konektory
5. těsnící kroužek

Mechanické parametry

• hmotnost
  • napájení sériové 6,6 A - 2,2 kg
  • napájení paralelní 230 V - 1,8 kg
• rozměry: výška 200 mm, průměr 147 mm

Odolnost

• teplotě -55 ÷ +55 °C a teplotnímu šoku
• solné mlze, sluneční radiaci a UV záření
• prachu, vlhkosti, dešti, sněhu a ledu (IP67)
• vibracím 20 ÷ 2 000 Hz s akcelerací 2 G

Zdroj světla

• výkonové LED diody, životnost >100 000 hod při standardním provozu

Zdroj napájení

• oddělovací transformátor 6,6 A na výstupu sekundárního vedení (výkon transformátoru dle příkonu návěstidla)
• paralelní rozvod 1NPE ~50Hz/230V/TN-S elektrické zařízení třídy I (stabilní aplikace)
• paralelní rozvod 1N ~50Hz/230V/IT (napájení s elektrickým oddělením - bez uzemnění spotřebičů)  elektrické zařízení třídy II (mobilní aplikace)
