TLE27

Použití

• LED nadzení dráhové ochranné návěstidlo vysoké avítivosti (RGL)
• umisťuje se na každé křižovatce pojezdové dráhy s RWY

Splňuje požadavky

• ICAO Annex 14, Vol. I

          Figure: A2-25

•  EASA CS-ADR-DSN

          Figure: U-28

• IEC TS 6827

• FAA AC 150/5345-46E(L-804)
• Enginneering Brief No. 67D
• TP-312

           Figure: B-20

Popis/ Vlastnosti

• navrženo s ohledem na jednoduchost a servisovatelnost
• nadzemní jednosměrové LED návěstidlo vydávající přerušované světlo žluté barvy
• jednoduchá a odolná hliníková konstrukce s upevňovacími
  prvky z nerezové oceli se stupněm krytí IP 67
• veškeré optické části z borosilikátového skly
• provoz s libovolnžm CCR navrženým v souladu s požadavky IEC nebo FAA
• vynikající účinnost a barevné vlastnosti díky použití LED technologie
• světelný výkon je proměnlivý, dle požadavků Engineering Brief No. 67D
• životnost minimálně 110 000 h v provozních podmínkách
• detekce selhání LED, dle požadavků Engineering Brief No. 67D
• volitelný MONITORING s funkcí předání informace o stavu návěstidla nadřazenému systému AMS (připravujeme)
• návěstidlo je nastavitelné 0° až 20° vertikálně (s krokem po 1°) a 180° horizontálně (plynule nastavitelné)

Odolnst

• teplotě -55 - +55 °C a teplotnímu šoku
• vlhkosti, sněhu, ledu, stojící vodě / vodotěsné IP67
• větru do 540 km/h
• solné mlze, sluneční radiaci a UV záření
• vibracím 20 - 2 000 Hz s akcelerací 2 G
• rázové vlně 10 kV při 5kA dle požadavků Engineering Brief No. 76D
• proti přepětí 10 kV (15kV)
• EMC dle požadavku IEC TS 61000-6-2 a 61000-6-4

Zapojení a napájení

• bez funkce MONITORING, jeden napájecí kabel s koncovkou FAA AC5345-26, L-823
• s funkcí MONITORING, jeden napájecí a jeden komunikační kabel s koncovkami FAA AC5345-26, L-823
• Type II, Class A, Style 6
• oddělovací transformátor 6,6 A nebo 2,2 A na výstupu sekundárního vedení (výkon oddělovacíhi transformátoru min. 45 W, max. 100 W)

Montáž

• lámací spojka se závitem 2" NPSM typ 001 061 + nosná trubka AL trubka 001 400
• jehla kompletní typ 002 113, 002 123, 002 133
• víko 12" se záviten 2" NPSM umístění na beton typ 002 660
• víko 12" se závitem 2" NPSM umístění na 12" základnu typ 002 663

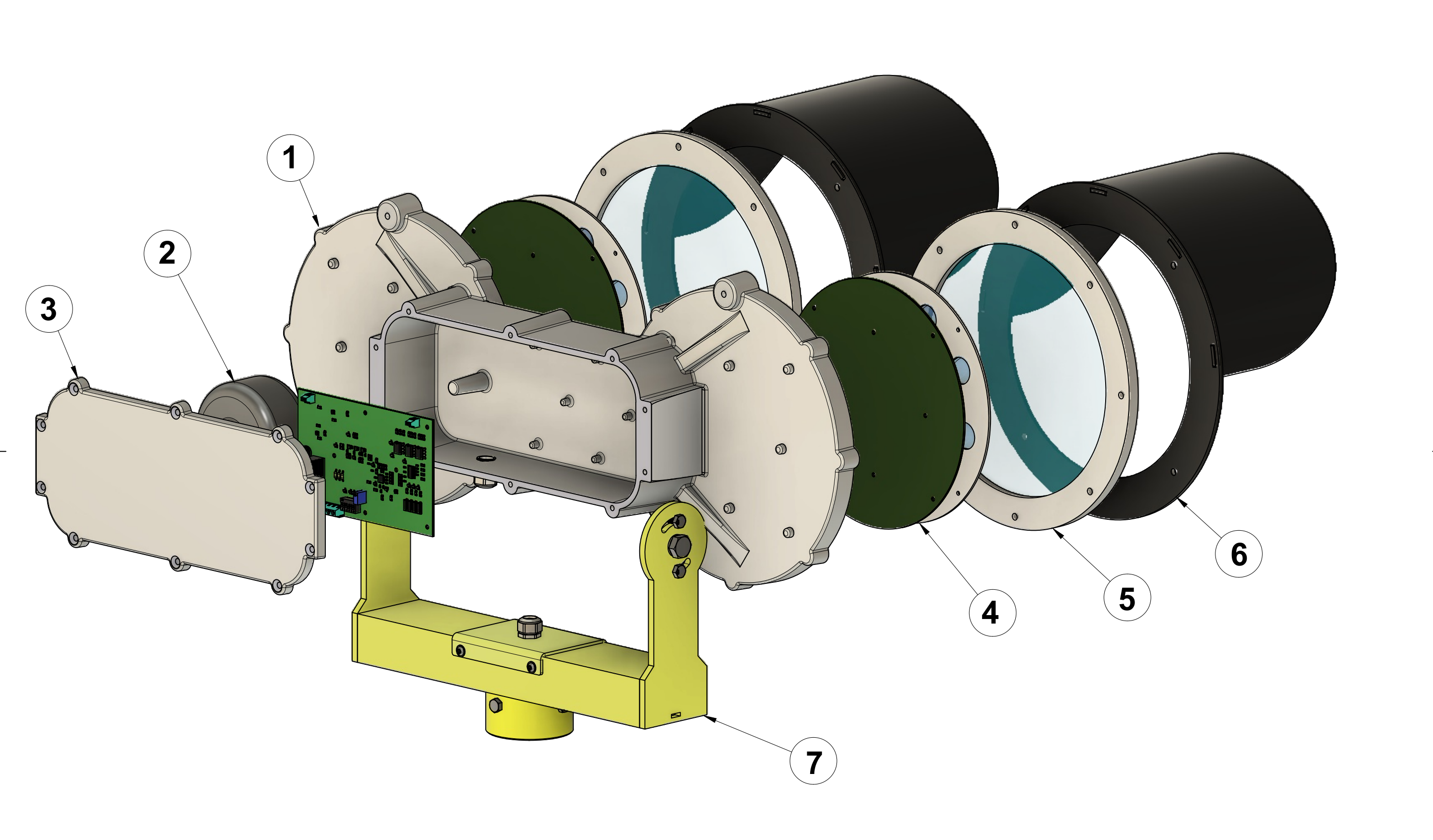

Konstrukce
