TL 322
Použití
- halogenové 6,6 A nadzemní všesměrové/dvousměrové návěstidlo vysoké/nízké intenzity pro stacionární letiště
Soubory ke stažení
pdf Certifikát MO AČR (561 KB)
Funkce návěstidla
- halogenové 6,6 A nadzemní dvousměrové návěstidlo vysoké intenzity vhodné pro CAT I-III ICAO
- postranní dráhové návěstidlo
- halogenové 6,6 A nadzemní všesměrové/dvousměrové návěstidlo nízké intenzity vhodné pro NO CAT
- osové návěstidlo a návěstidlo příčky přibližovací soustavy
- prahové a dráhové koncové návěstidlo
- postranní dráhové návěstidlo
- postranní návěstidlo pojezdové dráhy
Splňuje požadavky
- ICAO ANNEX 14
- FAA AC150/5345-46
- IEC IEC 61827
- АП-170, Том II
Popis/vlastnosti
- robustní, hermetické pouzdro (IP 67)
- malé rozměry a nízká hmotnost
- optimální světelný výkon s dlouhou životností zajištěný dobrým rozptylem tepla a utěsněním
- nevyžaduje seřizování optiky po údržbě
- nenáročné na údržbu, snadné čištění
- rychloupínací zámek

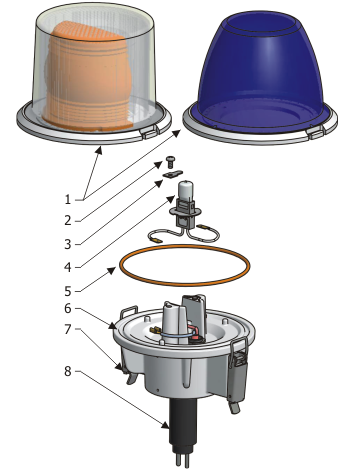

Konstrukce
- dioptr s fresnelovými čočkami
- šroub M4×8
- plochá pružina
- žárovka 6,6 A
- těsnění
- tělo návěstidla
- nerezové přezky
- kabel s konektorem
Montáž/zapojení (napájení)
- montáž na nosných konstrukcích Ø 60 mm:
- piedestal PED-01.26
- lámací spojka 001 057.1
- lámací spojka 001 057 s trubkou 001 400
- lámací spojka 001 057 s trubkou 001 400 a
- piedestal PED-01.66
- ráhno s kolíkem 60 мм
- napájení jmenovitým proudem 6,6 A přes oddělovací transformátor vhodného výkonu
- součástí dodávky je žárovka a připojovací kabel (213/350/450 mm) s konektorem L-823 Type II, Class B, Style 5
Mechanické parametry
- hmotnost (balení) 2,2 kg
- rozměry (balení) 155×145×190 mm
TL 322-H-Rorientace paprsků směrem
ke středu dráhy
Podmínky použití
- stupeň krytí IP 67
- klimatická odolnost ±55 °C
- odolnost vystavení větru a výfukovým plynům do 480 km/h
Zdroj světla
- halogenové letištní žárovky s výkonem 45, 65, 150 W/6,6 A s paticí Pk 30d
Příslušenství
- příslušenství se objednává zvlášť

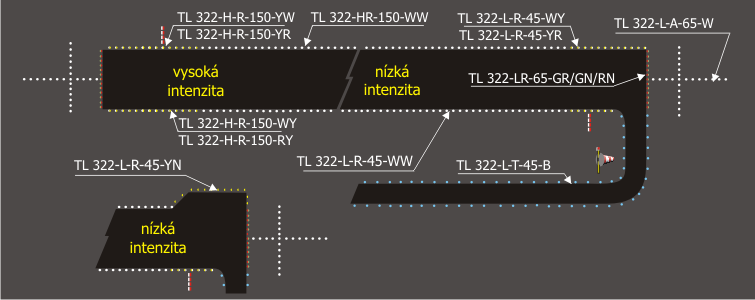

Vysoká intenzita - objednávací kódy / použití (sbíhavost paprsků 3,5°/4,5° směrem ke středu dráhy)
| Typ | Výkon [W] | Barva | Použití | obj. kód |

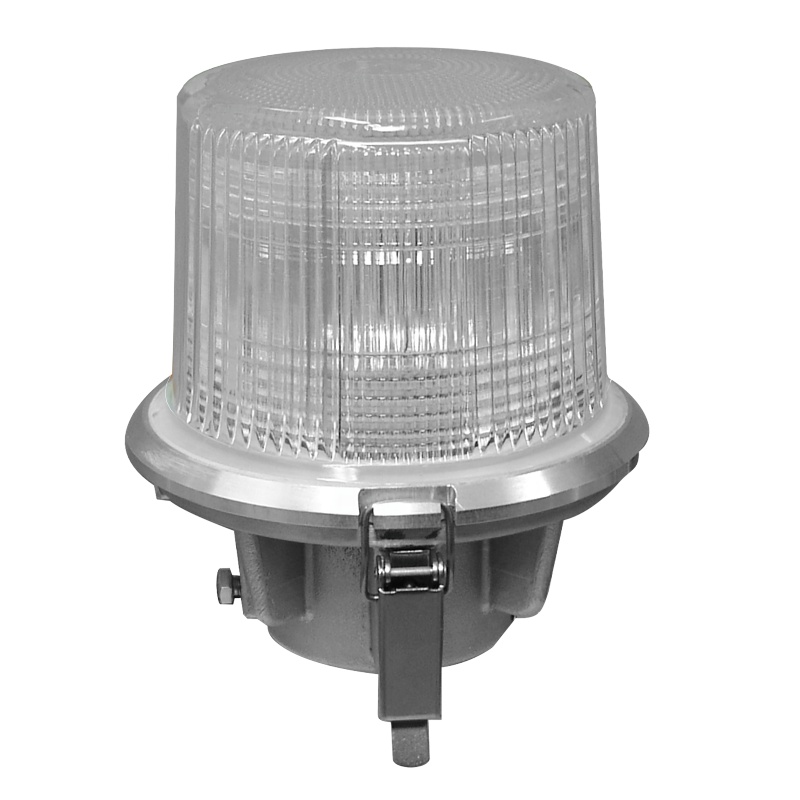

| TL 322-H-R-150-WW | 150 | bílá/bílá | postranní dráhové návěstidlo | 315-854 |
| TL 322-H-R-150-WY | 150 | bílá/žlutá | postranní dráhové návěstidlo - odlehlé ⅓ (600 m) RWY | 315-850 |
| TL 322-H-R-150-YW | 150 | žlutá/bílá | postranní dráhové návěstidlo - odlehlé ⅓ (600 m) RWY | 315-851 |
| TL 322-H-R-150-YR | 150 | žlutá/červená | postranní dráhové návěstidlo - odlehlé ⅓ (600 m) RWY + posunutý práh dráhy | 315-852 |
| TL 322-H-R-150-RY | 150 | červená/žlutá | postranní dráhové návěstidlo - odlehlé ⅓ (600 m) RWY + posunutý práh dráhy | 315-853 |
Nízká intenzita - objednávací kódy / použití (bez sbíhavosti paprsků)
| Typ | Výkon [W] | Barva | Použití | obj. kód |
| TL 322-L-A-65-W | 65 | bílá | návěstidlo osová a návěstidlo příček přibližovací soustavy | 315-864 |

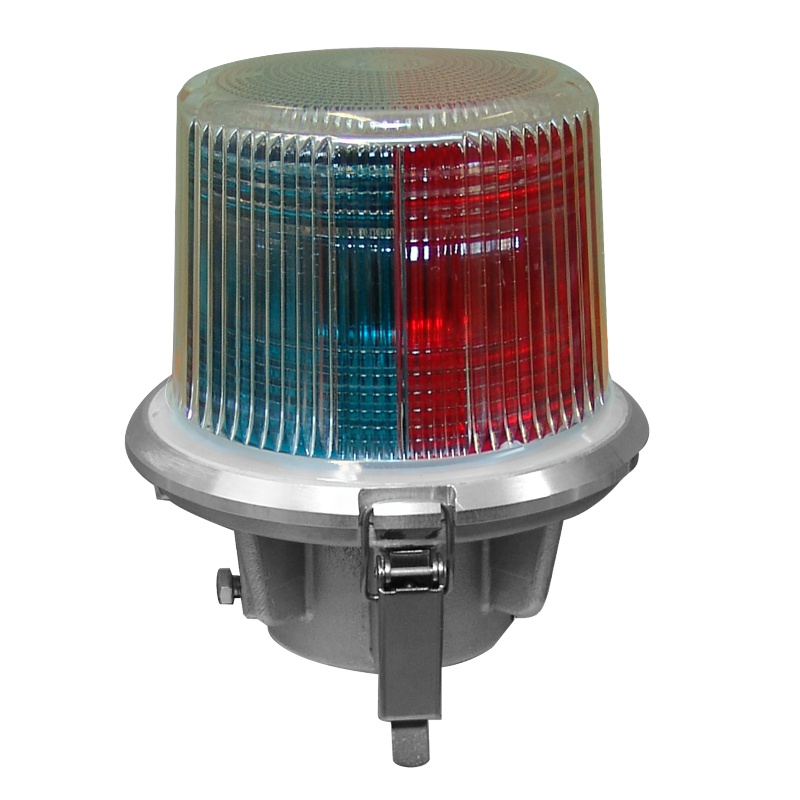

| TL 322-L-R-65-GR | 65 | zelená/červená | prahové a dráhové koncové návěstidlo | 315-841X |
| TL 322-L-R-65-GN | 65 | zelená/záslepka | prahové návěstidlo | 315-843X |
| TL 322-L-R-65-RN | 65 | červená/záslepka | dráhové koncové návěstidlo | 315-842X |
| TL 322-L-R-45-RN | 45 | červená/záslepka | návěstidlo dojezdové dráhy | 315-848X |
| TL 322-L-R-45-WW | 45 | bílá/bílá | postranní dráhové návěstidlo | 315-857X |

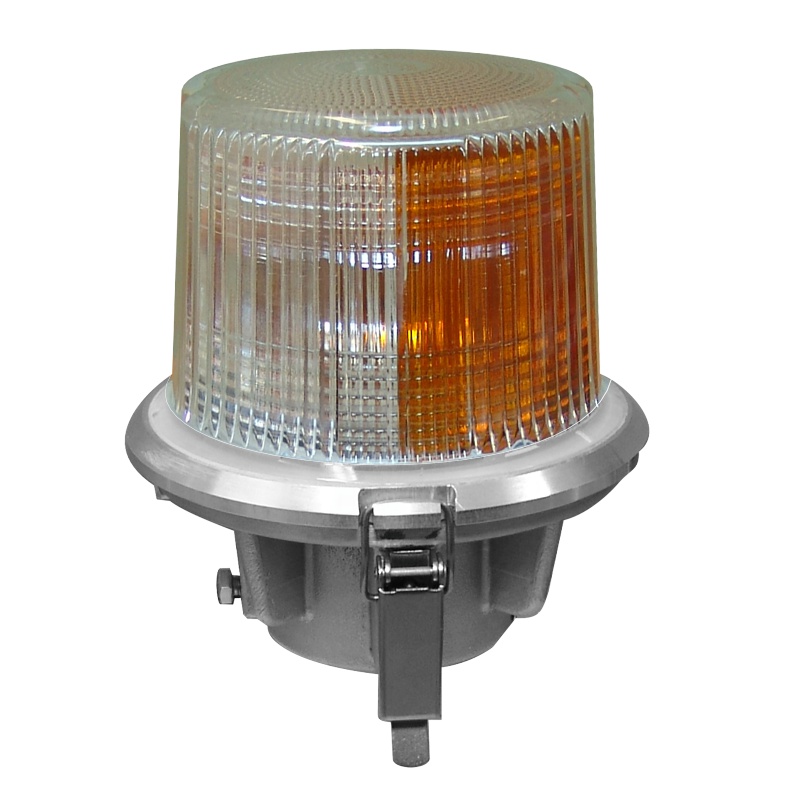

| TL 322-L-R-45-WY | 45 | bílá/žlutá | postranní dráhové návěstidlo - odlehlé ⅓ (600 m) RWY | 315-855X |
| TL 322-L-R-45-WN | 45 | bílá/záslepka | návěstidlo označení místa dotyku * | 315-859X |
| TL 322-L-R-45-YR | 45 | žlutá/červená | postranní dráhové návěstidlo - odlehlé ⅓ (600 m) RWY + posunutý práh dráhy | 315-852X |
| TL 322-L-R-45-YN | 45 | žlutá/záslepka | postranní návěstidlo obratiště na RWY * | 315-858X |

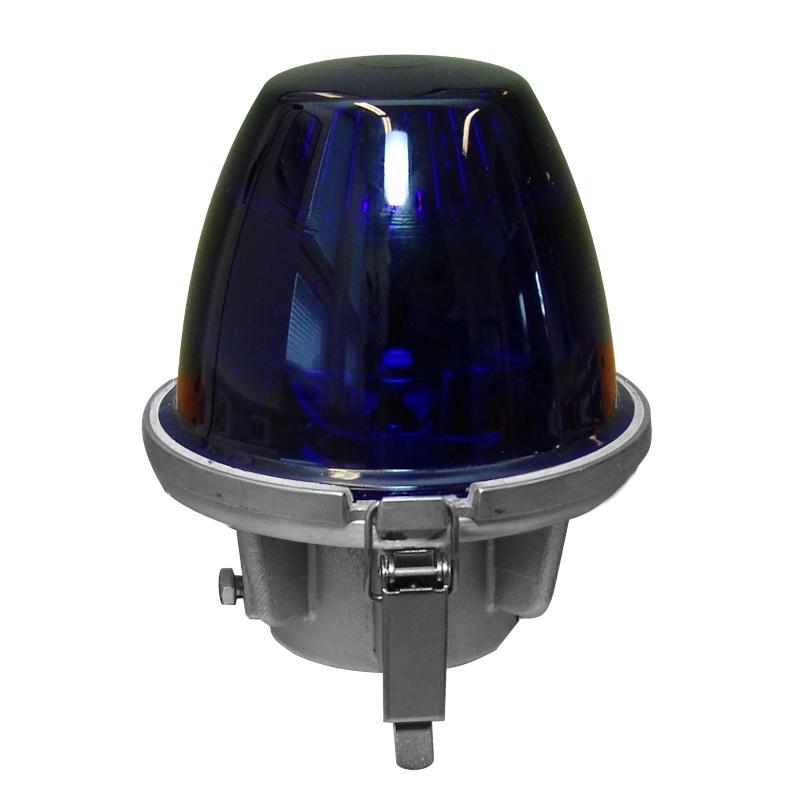

| TL 322-L-T-45-B | 45 | modrá | postranní návěstidlo pojezdové dráhy | 315-865 |
* dle předpisů platných na území Ruské federace
