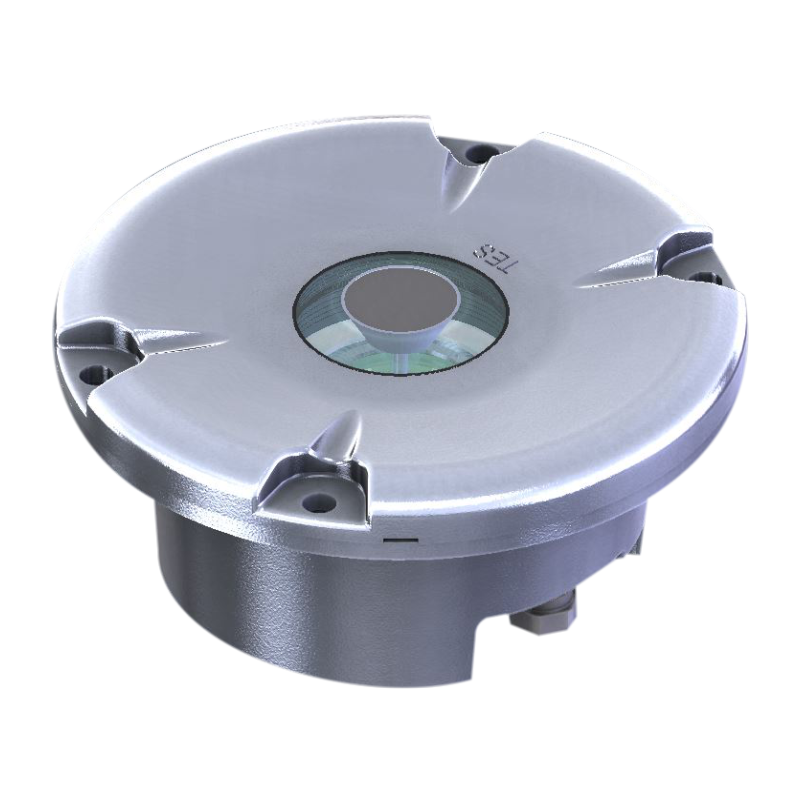

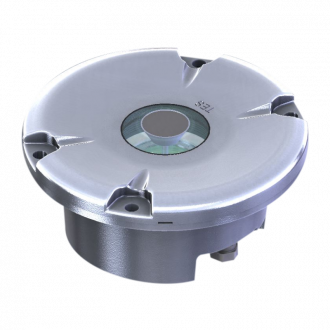

TI43
Použití
- halogenové zapuštěné návěstidlo 8", extrémně nízká výška návěstidla 4 mm, vyvýšené okraje pro zvýšenou ochranu hranolu, vhodná pro FPAG, SMG a TLOF
Soubory ke stažení
pdf
Katalogový list
(2.37 MB)
pdf
Certifikát ÚCL
(391 KB)
Funkce návěstidla
- FPAG - návěstidlo osového vedení trajektorie letu
- SMG - návěstidlo pro navádění na stání letadla
- TLOF - návěstidlo prostoru přistání a vzletu
Klasifikace
- FAA AC 150/5345-46: Class 2, Mode 1, Style 3
- IEC TS 61827: Style 4
Splňuje požadavky
- ICAO Annex 14, Vol. 2
Figure 5-11, Illustration 5/6
- IEC 61827
- АП-170, Том II
Popis/vlastnosti

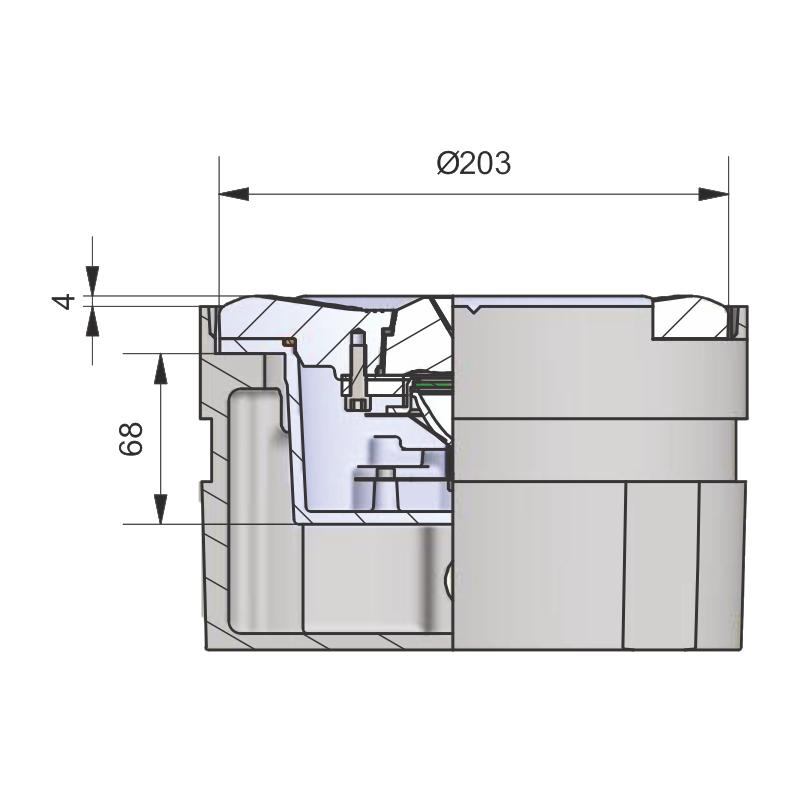

- extrémně malá výška návěstidla: 4 mm
- vyvýšené okraje pro zvýšenou ochranu hranolu
- malá velikost: průměr 203 mm (8")
- hloubka návěstidla v základně: 68 mm
- optimalizované optické vlastnosti pro co nejnižší spotřebu energie
- jednoduchá a odolná hliníková konstrukce
- dlouhodobě stabilní optické vlastnosti díky využití reflektorových žárovek
- nelepené snadno vyměnitelné hranoly
- efektivní údržba díky společným dílům s návěstidly řad TI42 a TI43
- snadná přeprava a manipulace díky malé velikosti a hmotnosti
- vyrobitelné se dvěma i čtyřmi upevňovacími otvory
- pro extrémní odolnost je možno horní část návěstidla vyrobit z nerezové oceli
- lze vyrobit i v modifikaci pro základny s axiálním těsněním
Mechanické parametry
- hmotnost (balení)
- standard ~3,0 kg
- nerez ~5,7 kg
- rozměry (balení) 220×220×115 mm

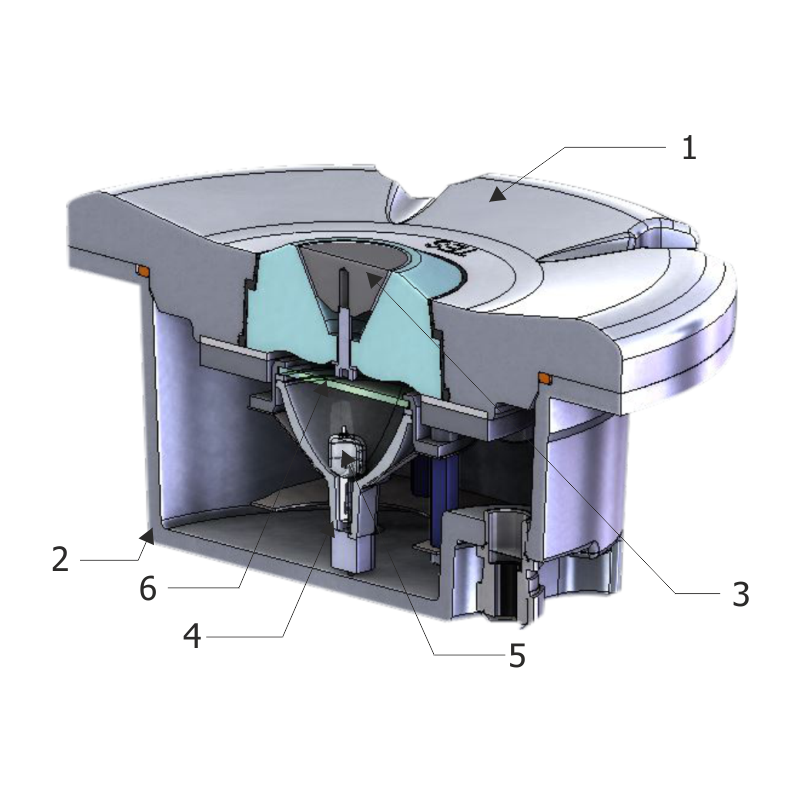

Konstrukce
- hliníkové tělo - horní díl
- hliníkové tělo - spodní díl
- hranol s těsněním
- držák žárovky
- reflektorová halogenová žárovka
- dichroický filtr
Odolnost
- teplotě -55 ÷ +55 °C a teplotnímu šoku
- vlhkosti, sněhu, ledu a stojící vodě / vodotěsné IP68
- solné mlze, sluneční radiaci a UV záření
- statické a smykové zátěži dle IEC TS 61827
- vibracím 20 ÷ 2 000 Hz s akcelerací 10/15 G
Zdroj světla
- letištní reflektorová halogenová žárovka Ø 50 mm, 6,6 A
Zdroj napájení
- oddělovací transformátor 6,6 A na výstupu sekundárního vedení (výkon transformátoru dle osazené žárovky)
