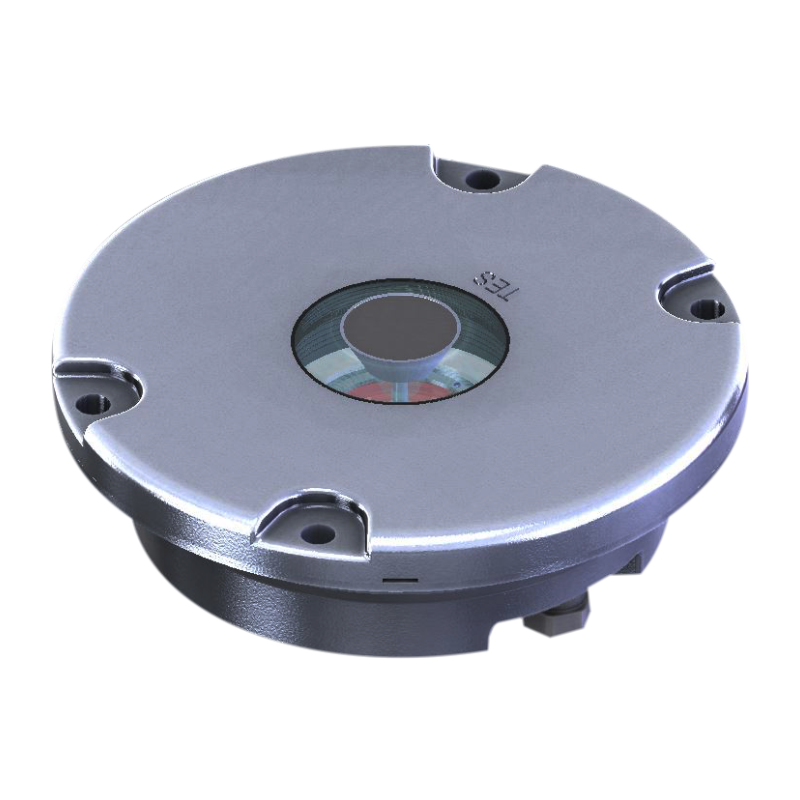

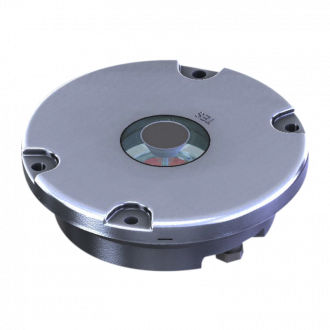

TI42
Použití
- halogenové zapuštěné návěstidlo 8", extrémně nízká výška návěstidla 3,5 mm, vysoká energetická účinnost, vhodná pro APP, FATO, FPAG, RWY, SBL, SMG, TCL, TLOF, TWY
Soubory ke stažení
pdf Certifikát MO AČR (831 KB)
Funkce návěstidla
- APP - osové návěstidlo a návěstidlo příčky přibližovací soustavy
- FATO - návěstidlo prostoru konečného přiblížení a vzletu
* použitelné jako návěstidla zaměřovacího bodu - FPAG - návěstidlo osového vedení trajektorie letu
- RWY - všesměrové postranní návěstidlo RWY, střední/nízké intenzity
- SBL - všesměrové návěstidlo příček zákazu vstupu a stop příček RVR ≥350 m
- SMG - návěstidlo pro navádění na stání letadla
- TCL - všesměrové osové návěstidlo pojezdové dráhy RVR ≥350 m
- TLOF - návěstidlo prostoru přistání a vzletu
- TWY - postranní návěstidlo pojezdové dráhy
Klasifikace
- FAA AC 150/5345-46: Class 2, Mode 1, Style 3
- IEC TS 61827: Style 4
Splňuje požadavky
- ICAO Annex 14, Vol. 2 Figure 5-11, Illustration 5/6
- ICAO Annex 14, Vol. 1 Figure A2-15/16
- IEC 61827
- EASA CS-ADR-DSN Figure U-19/20
- FAA AC 150/5345-46* L-852T, L-852E, L-861
* fotometricky kompatibilní - АП-170, Том II
Popis/vlastnosti

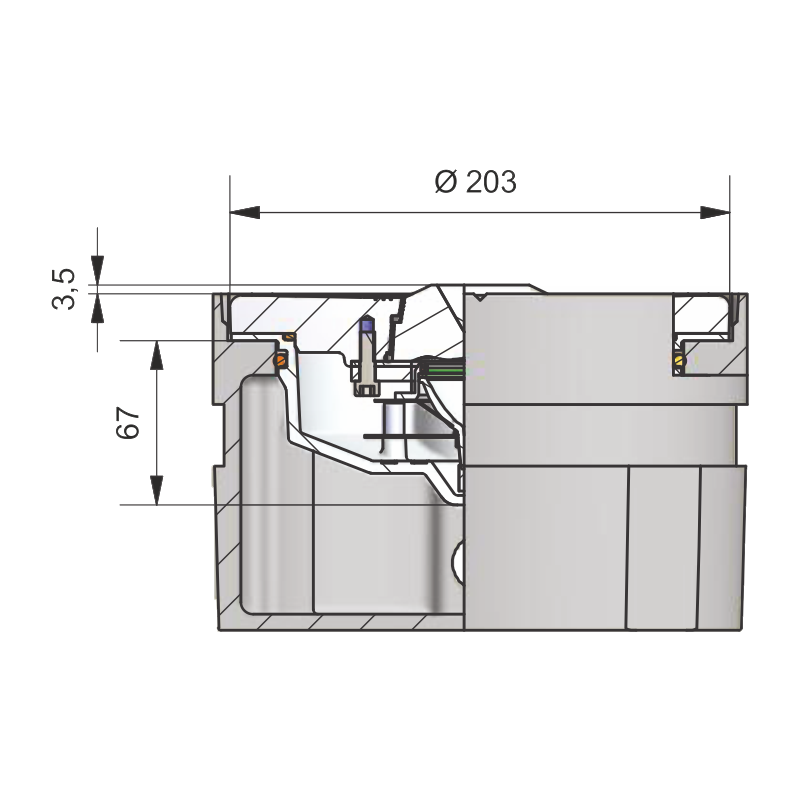

- extrémně malá výška návěstidla: 3,5 mm
- malá velikost: průměr 204 mm (8")
- hloubka návěstidla v základně: 67 mm
- optimalizované optické vlastnosti pro co nejnižší spotřebu energie
- jednoduchá a odolná hliníková konstrukce
- dlouhodobě stabilní optické vlastnosti díky využití reflektorových žárovek
- nelepené snadno vyměnitelné hranoly
- efektivní údržba díky společným dílům s návěstidly řad TI42 a TI43
- snadná přeprava a manipulace díky malé velikosti a hmotnosti
- vyrobitelné se dvěma i čtyřmi upevňovacími otvory
- lze vyrobit i v modifikaci pro základny s axiálním těsněním
Mechanické parametry
- hmotnost (balení) ~3,0 kg
- rozměry (balení) 220×220×115 mm

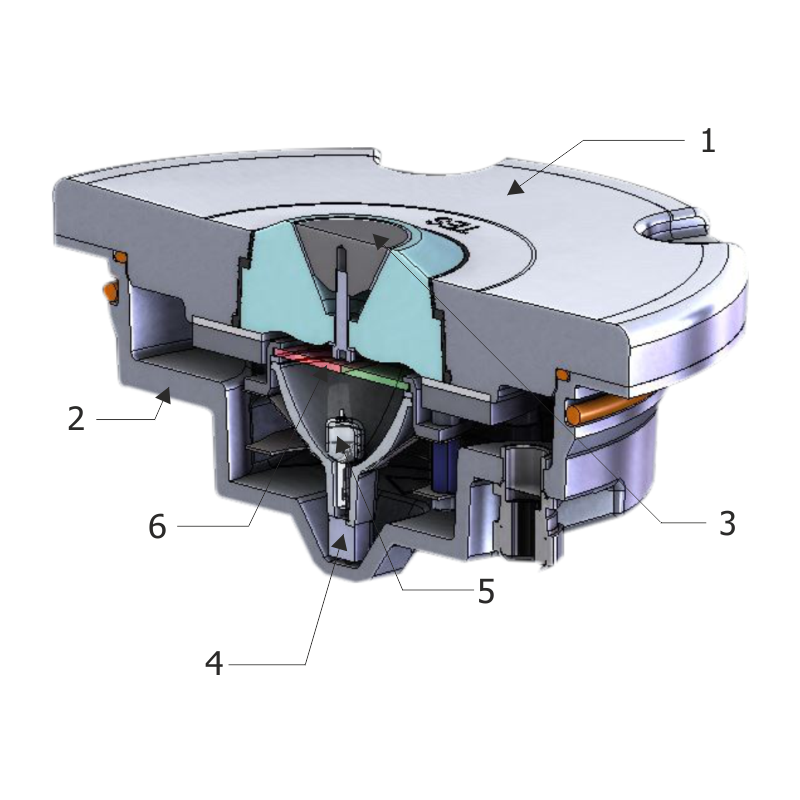

Konstrukce
- hliníkové tělo - horní díl
- hliníkové tělo - spodní díl
- hranol s těsněním
- držák žárovky
- reflektorová halogenová žárovka
- dichroický filtr
Odolnost
- teplotě -55 ÷ +55 °C a teplotnímu šoku
- vlhkosti, sněhu, ledu a stojící vodě / vodotěsné IP68
- solné mlze, sluneční radiaci a UV záření
- statické a smykové zátěži dle IEC TS 61827
- vibracím 20 ÷ 2 000 Hz s akcelerací 15 G
Zdroj světla
- letištní reflektorová halogenová žárovka Ø 50 mm, 6,6 A
Zdroj napájení
- oddělovací transformátor 6,6 A na výstupu sekundárního vedení (výkon transformátoru dle osazené žárovky)
