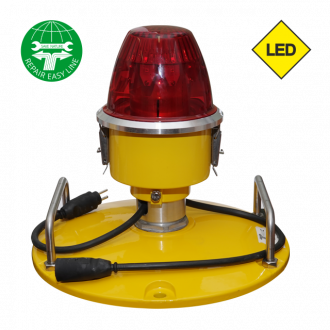

ML 125.2-UL

Funkce návěstidla

• všesměrové nadzemní LED návěstidlo nízké svítivosti využitelné pro označení neprovozuschopných pohybových ploch

Splňuje požadavky

• ICAO Annex 14, Vol. 1, 7.4.4
• EASA CS-ADR-DSN.R.870

Popis/vlastnosti

• modulární konstrukce se snadno vyměnitelnou  univerzální světelnou hlavou (stejná jako u návěstidel ML 125.2-OB)
• tři typy základen pro tři varianty napájení umožňují flexibilní užití
• celokovové tělo a skleněný dioptr zajišťující vysokou odolnost a životnost
• vysoký stupeň krytí IP 67
• velmi nízký příkon a dlouhá životnost světelného zdroje díky využití LED
• při napájení z baterie nebo ze sítě TN-S se návěstidla řadí paralelně za sebou
• při napájení ze sériového letištního rozvodu se návěstidlo připojuje přímo do primárního okruhu (oddělovací transformátor je integrován v návěstidle)
• návěstidlo svítí stálou intenzitou
• integrovaná reflexní plocha zvyšuje bezpečnost leteckého provozu při výpadcích napájení a usnadňuje lokalizaci návěstidla
• standardně dodáváno na podstavci pro snadnou a rychlou instalaci na požadované místo

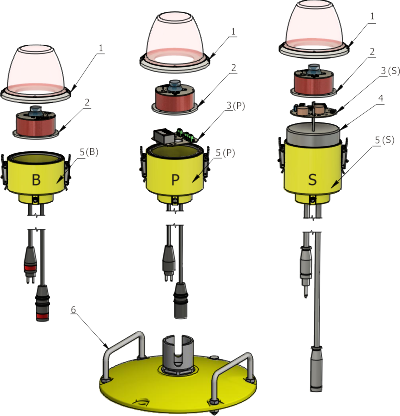

Konstrukce

1. univerzální dioptr
2. univerzální opticky modul
3. napájecí zdroj (typy P, S)
4. integrovaný transformátor
5. tělo návěstidla (typy B, P, S)
6. univerzální podstavec s madly

* detailní rozpis náhradních dílu na vyžádání

Typ napájecí soustavy

• ML125.2-UL-B (externí baterie)
  • vstupní napětí 9–30 VDC
  • příkon 6 VA
• ML125.2-UL-P (síť NN)
  • vstupní napětí 93–264 VAC / 47–63 Hz
  • příkon 12 VA
  • třída ochrany Class II
• ML125.2-UL-S6T (AGL sériový rozvod)
  • vstupní proud 2,8–6,6 A / 50–60 Hz
  • příkon 12 VA
• ML125.2-UL-S2T (AGL sériový rozvod)
  • vstupní proud 0,9–2,2 A / 50–60 Hz
  • příkon 12 VA

Způsob připojení

• ML 125.2-UL-B a ML 125.2-UL-P
• 2 připojovací kabely s konektorem (1 na přání uživatele)
• ML 125.2-UL-S6T a ML 125.2-UL-S2T
• 2 připojovací kabely se standardními konektory FAA L-823 style 2 a 9

Parametry

• rozměry ML 125.2-UL-B
  • bez podstavce 145×180×145 mm
  • s podstavcem 310×270×310 mm
• rozměry ML 125.2-UL-P
  • bez podstavce 145×200×145 mm
  • s podstavcem 310×290×310 mm
• rozměry ML 125.2-UL-S6T a ML 125.2-UL-S2T
  • bez podstavce 145×220×145 mm
  • s podstavcem) 310×310×310 mm
• hmotnost
  • ML 125.2-UL-B 1,8 kg
  • ML 125.2-UL-P 2,3 kg
  • ML 125.2-UL-S6T 3,7 kg
  • ML 125.2-UL-S2T 3,7 kg
  • Víko s madly 2,5 kg
• krytí IP 67
• pracovní teplota -40 až +55 °C
• odolnost vlhkosti do 95% při +55 °C
• odolnost proti větru do 100 km/h

Objednávací kódy/použití

Typ	Použití
ML125.2-UL-B	kompletní návěstidlo s podstavcem pro napájení z externí baterie
ML125.2-UL-P	kompletní návěstidlo s podstavcem pro napájení ze sítě TN-S
ML125.2-UL-S6T	kompletní návěstidlo s podstavcem pro napájení z 6,6 A, integrovaný transformátor
ML125.2-UL-S2T	kompletní návěstidlo s podstavcem pro napájení z 2,2 A, integrovaný transformátor
