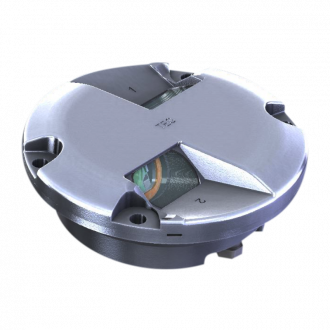

TI40

Funkce návěstidla

• RCL - osové návěstidlo RWY
  * použitelné pro LAHSO (Land and Hold Short Operations)
• TDZ - návěstidlo dotykové zóny RWY
  * použitelné pro MALS (Medium Intensity Approach Lighting System)
• RETIL - návěstidlo pojezdové dráhy pro rychlé odbočení
• THL - Take-off hold light součást RWSL
  * použitelné jako RIL (RWY Intersection Light)
  * RWSL - runway status light

Klasifikace

• FAA AC 150/5345-46: Class 2, Mode 1, Style 2
• IEC TS 61827: Style 3

Splňuje požadavky

• ICAO Annex 14, Vol. 1
  Figure: A1-1a, A2-5, A2-6, A2-7 Cat III, A2-26
• IEC TS 61827
• EASA CS-ADR-DSN
  Figure: U-1, U-10, U-11 Cat III
• TP312
  Figure: B-5, B-7, B-24(a)
• FAA AC 150/5345-46E *
  L-850A, L-850B, L-850F, L-850T
  * fotometricky kompatibilní
• АП-170, Том II

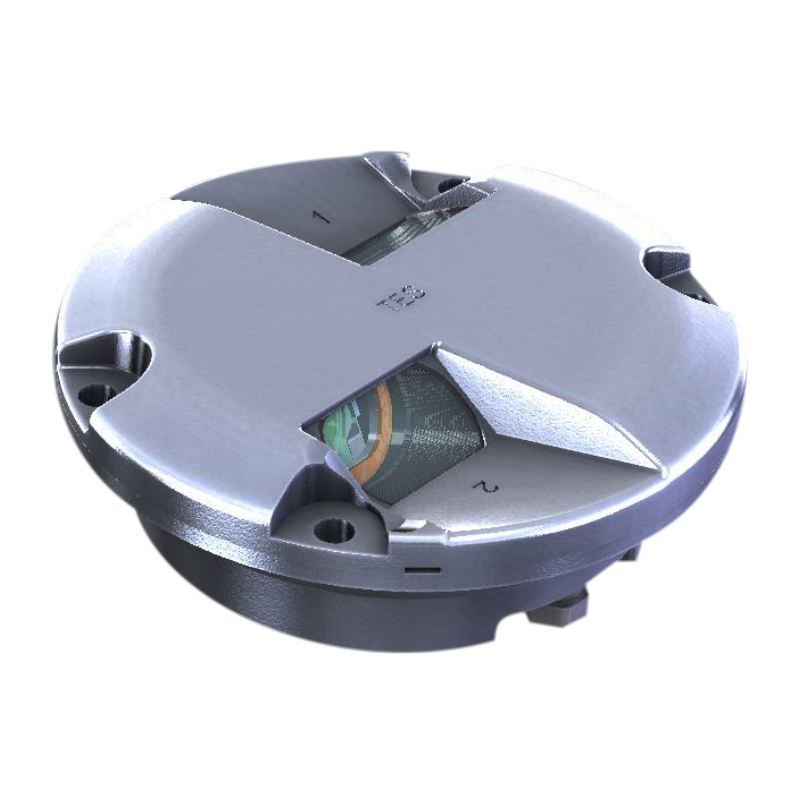

Popis/vlastnosti

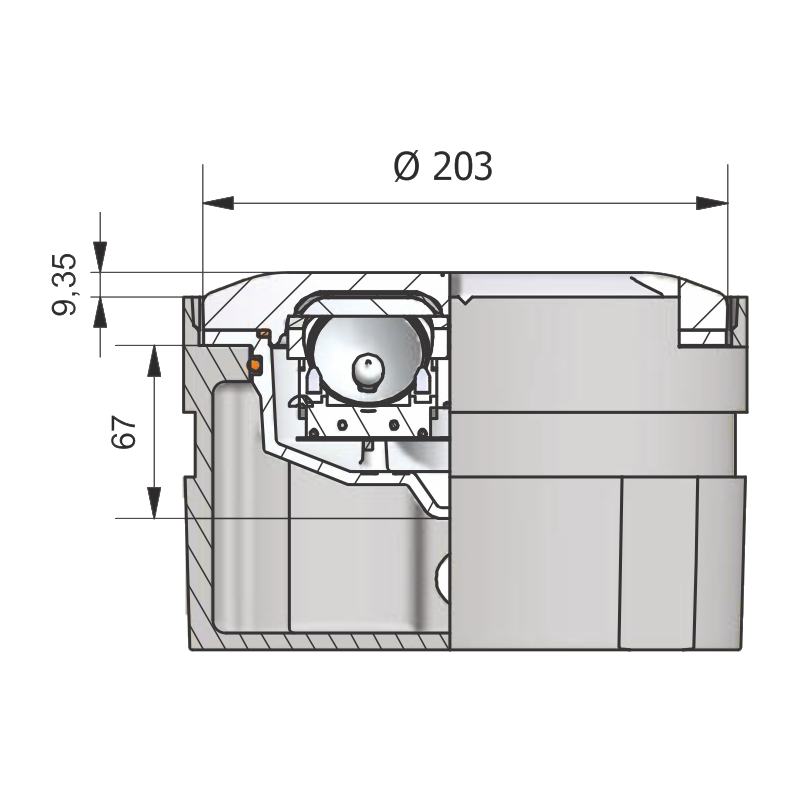

• malá výška návěstidla: 9,35 mm
• malá velikost: průměr 203 mm (8")
• hloubka návěstidla v základně: 67 mm
• optimalizované optické vlastnosti pro co nejnižší spotřebu energie
• jednoduchá a odolná hliníková konstrukce
• dlouhodobě stabilní optické vlastnosti díky využití reflektorových žárovek
• nelepené snadno vyměnitelné hranoly
• efektivní údržba díky společným dílům s návěstidly řad TI40, TI41,TI70, TI71 a TI72
• snadná přeprava a manipulace díky malé velikosti a hmotnosti
• návěstidlo TDZ v provedení s i bez sbíhavosti
• vyrobitelné se dvěma i čtyřmi upevňovacími otvory
• možnost instalace se speciálním 8/12" adaptérem pro zvýšenou úroveň mechanické ochrany návěstidla

Mechanické parametry

• hmotnost (balení) ~3,0 kg
• rozměry (balení) 220×220×115 mm

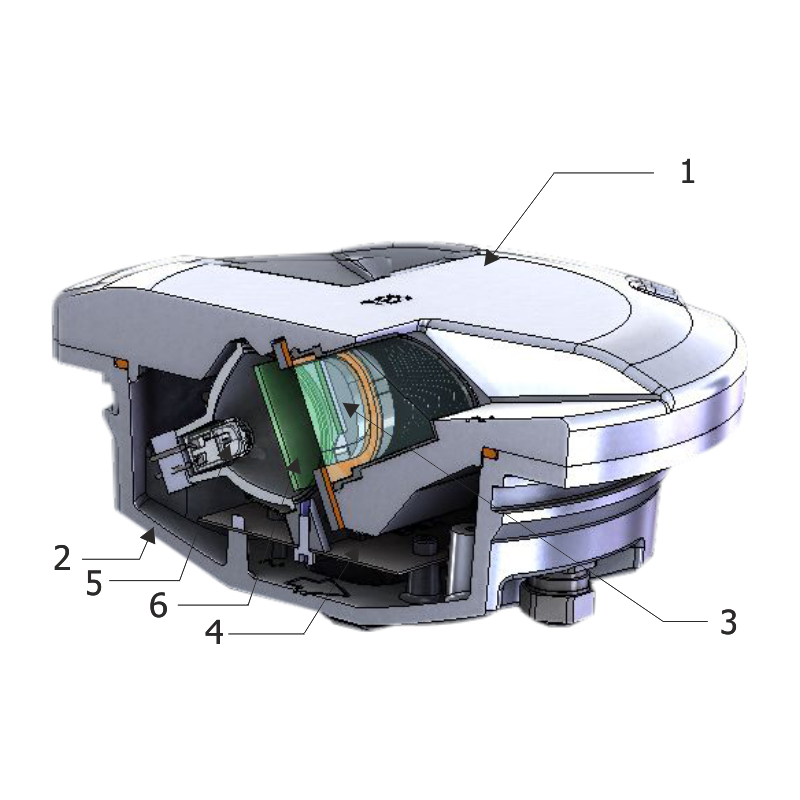

Konstrukce

1. hliníkové tělo - horní díl
2. hliníkové tělo - spodní díl
3. hranol s těsněním
4. držák žárovky
5. reflektorová halogenová žárovka
6. dichroický filtr

Odolnost

• teplotě -55 ÷ +55 °C a teplotnímu šoku
• vlhkosti, sněhu, ledu a stojící vodě / vodotěsné IP68
• solné mlze, sluneční radiaci a UV záření
• statické a smykové zátěži, opakovanému mechanickému nárazu a nárazovému hydraulickému tlaku dle IEC TS 61827
• vibracím 20 ÷ 2 000 Hz s akcelerací 10/15 G

Zdroj světla

• letištní reflektorová halogenová žárovka Ø 50 mm, 6,6 A

Zdroj napájení

• oddělovací transformátor 6,6 A na výstupu sekundárního vedení (výkon transformátoru dle osazené žárovky/žárovek)
