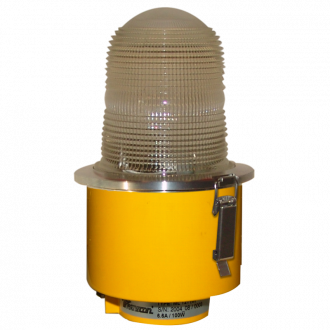

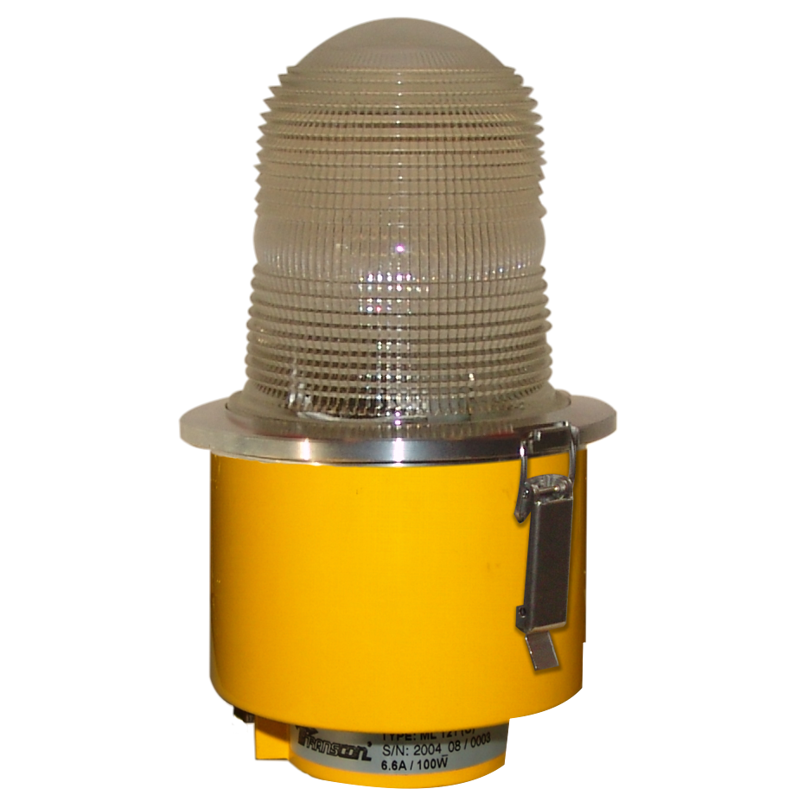

ML 121
Použití
- halogenové 6,6 A nadzemní všesměrové návěstidlo nízké/střední intenzity s integrovaným transformátorem pro stacionární/mobilní letiště/heliporty
Soubory ke stažení
pdf Certifikát ÚCL ML 121 (390 KB)
pdf Certifikát ÚCL ML 121 H (392 KB)
pdf Certifikát MO AČR (543 KB)
pdf Certifikát LU SR ML 121 H (439 KB)
pdf Certifikát SSGA ML 121 H (6.63 MB)
Funkce návěstidla
- APP - osové návěstidlo a příčky přibližovací soustavy
- THR - prahové návěstidlo
- END - dráhové koncové návěstidlo
- TWY - postranní návěstidlo pojezdové dráhy
- světelné soustavy heliportu FATO, TLOF, HAPP, TWY
- označení neprovozuschopnosti pojezdových ploch
Splňuje požadavky
- ICAO AERODROMES ANNEX 14 Volume I-4rd
- FAA AC 150/5345-46B
- STANAG 3316
- MAK
Popis/vlastnosti
- primární vývody jsou vyvedeny ve spodní části hliníkového pouzdra vnitřkem nosiče návěstidla (součást návěstidla)
- návěstidlo je složeno z optického systému a letištního izolačního transformátoru zalitého v hliníkovém krytu
- návěstidlo je zhotoveno z odlitků a výlisků Al slitin, skleněného výlisku a spojovacích součástí z nerez oceli, které odolávají slanému prostředí a UV záření
- nosič návěstidla je hliníkový odlitek, na kterém je upevněno návěstidlo
- nosič slouží k uchycení návěstidla do nosných konstrukcí
- barevné dioptry jsou výlisky ze skla odolávajícího tepelným šokům
- skleněný dioptr je zatmelen v hliníkovém mezikruží a tento celek je stažen dvěma nerezovými přezkami k hliníkovému krytu
Konstrukce
- Dioptr s natmeleným mezikružím
- Nerezové přezky
- Hliníkový kryt transformátoru
- Lámací spojka se závitem 2” NPSM
- Primární vývod s konektorem FAA L-823 style 2
- Primární vývod s konektorem FAA L-823 style 9
Zapojení /napájení
- napájeno ze zdroje konstantního proudu sériovou smyčkou přes izolační transformátor
- napájecí primární vývody jsou opatřeny konektory FAA L-823 Style 2 a Style 9
- sekundární vývod je vyveden na prismu patice žárovky Pk 30d
Mechanické parametry
- hmotnost ~4,2 kg
- rozměry
- výška 237 ±1 mm
- průměr 145 ±1 mm
- nastavitelnost
- horizontální 0°÷360°
- vertikální 0°
Elektrické parametry
- napájení proudovou smyčkou 6,6 A
- izolační odpor 50 MΩ
- celkový příkon ±10 % dle variant 45/65/100 VA
- proud 6,6 A
- elektrická pevnost 15 kV
Podmínky použití
- stupeň krytí IP 65
- klimatická odolnost ±55 °C
- ML 121 a ML 121 H odolnost vystavení větru a výfukovým plynům do 480 km/hod.
Zdroj světla
- halogenová letištní žárovka s výkonem 45/65/100 W/6,6 A s paticí Pk 30d
Příslušenství
- příslušenství se objednává zvlášť (viz. nosné konstrukce návěstidel)
Objednávací kódy/použití
| Typ | Výkon [W] | Barva | Použití | obj. kód |
| ML 121-APP-100-W | 100 | bílá | osová návěstidlo a příčky přibližovací soustavy | 913-070 |

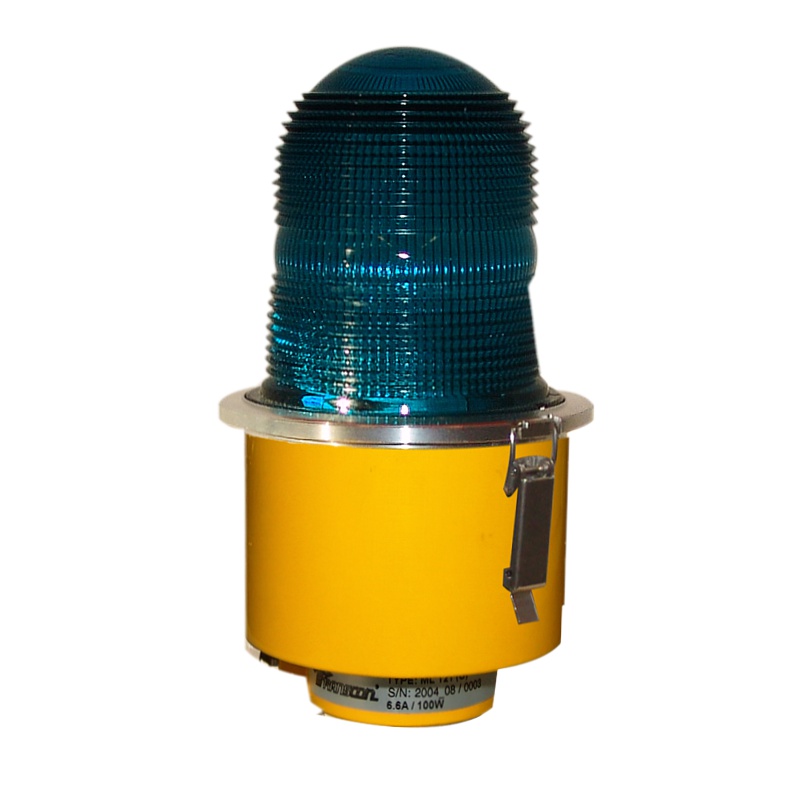

| ML 121-THR-100-G | 100 | zelená | prahové návěstidlo | 913-071 |

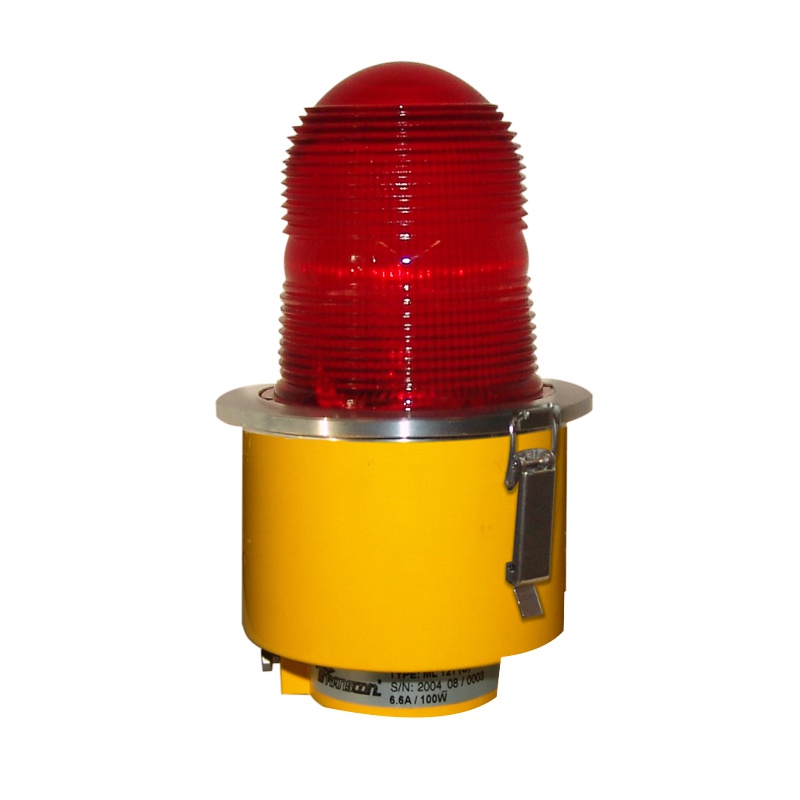

| ML 121-END-45-R | 45 | červená | dráhové koncové návěstidlo | 913-072 |
| ML 121-TWY-45-B | 45 | modrá | postranní návěstidlo pojezdové dráhy | 913-076 |
| ML 121 H-FATO-100-W | 100 | bílá | návěstidlo prostoru konečného přiblížení a vzletu | 913-060 |
| ML 121 H-TLOF-45-Y | 45 | žlutá | návěstidlo prostoru přistání a vzletu | 913-061 |
| ML 121 H-TLOF-65-G | 65 | zelená | návěstidlo prostoru přistání a vzletu | 913-094 |
| ML 121 H-APP-100-W | 100 | bílá | přibližovací stále svítící návěstidlo heliportu | 913-063 |
| ML 121 H-TWY-45-B | 45 | modrá | postranní návěstidlo pojezdové dráhy | 913-062 |

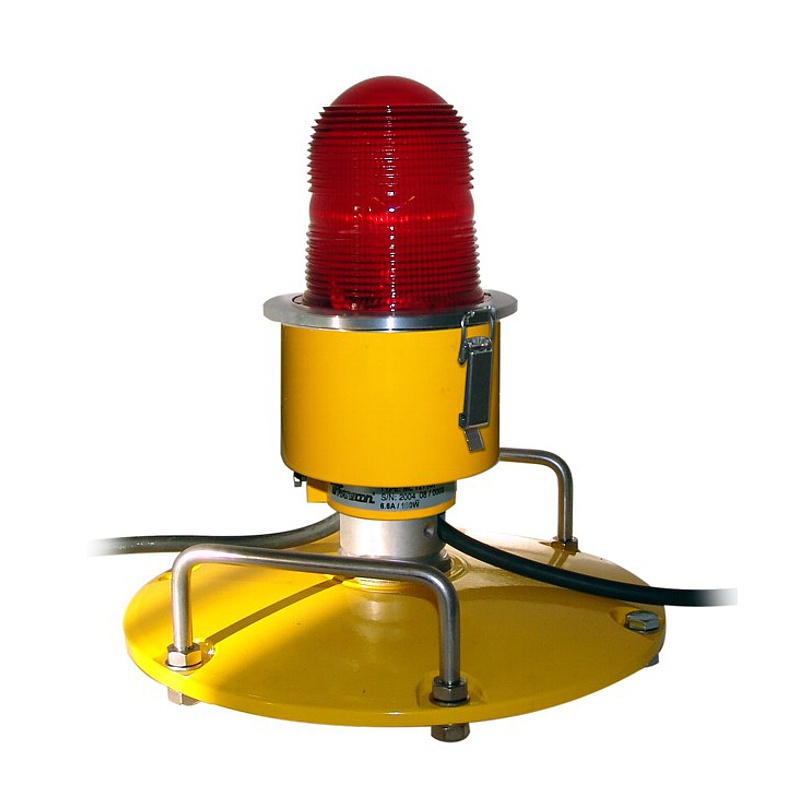

| ML 121 UL-45-R | 45 | červená | označení neprovozuschopnosti pojezdových ploch | 913-068 |
