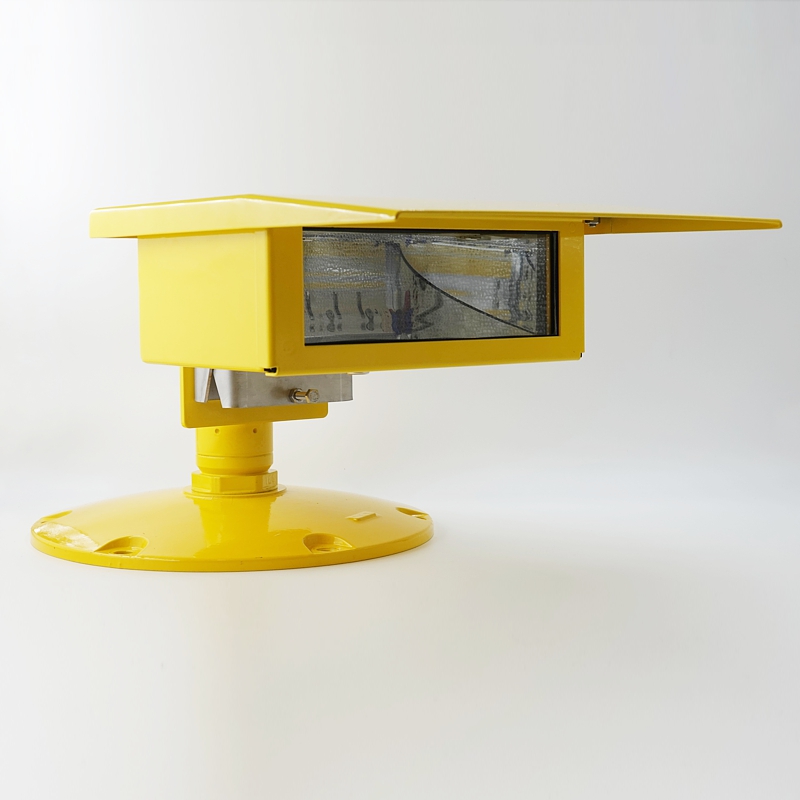

THF-25

Splňuje požadavky

• ICAO, Annex 14, Vol. II, 5.3.9
• ICAO, Annex 14, Vol. II, 5.3.10
• IEC TS 61827

Popis/vlastnosti

• malé rozměry, nízká výška
• robustní konstrukce a dlouhá životnost (hliníkové slitiny, nerezová ocel, sklo)
• průměrné plošné osvětlení min. 10 lux
• speciální optický systém redukuje oslnění pilota
• snadné nadstavení optické jednotky v závislosti na pozici umístění návěstidla a velikosti heliportu
• uchycení na lámací spojku nebo hliníkovou trubku Ø 60 mm
• jednoduchá údržba a cenově dostupné náhradní díly výrazně snižují náklady a šetří životní prostředí
• návěstidlo lze snadno a rychle rozložit na několik základních komponentů

Mechanické parametry

• hmotnost 4 kg
• rozměry (vך×d) 140×300×381 mm
• výška s podstavcem HELIPORT_STAND 250 mm (není součástí dodávky)

Elektrické parametry

• 1NPE-100-240V AC 50-60 Hz TN-S
• příkon 70 VA
• maximální průměr přívodního kabelu Ø 10 mm
• maximální průřez přívodních vodičů 2,5 mm2
• power factor 0,9

Odolnost

• teplotě -55/+55 °C a teplotnímu šoku
• solné mlze, sluneční radiaci a UV záření
• prachu, vlhkosti, dešti, sněhu a ledu (IP65)
• vibracím 20 ÷ 2 000 Hz s akcelerací 2 G

Zdroj světla

• výkonové LED, životnost >60 000 hod při standardním provozu
• barevná teplota 5100 K
• CRI - 80 (index podání barev)

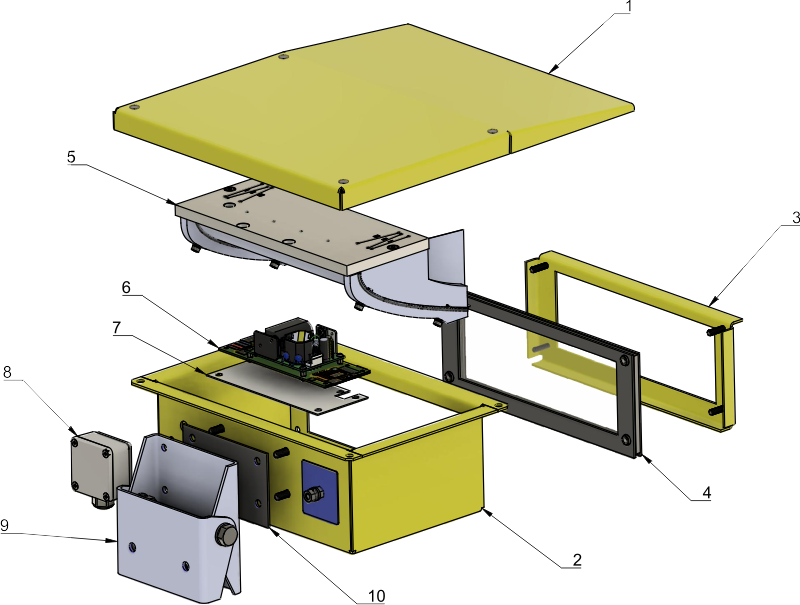

Konstrukce/náhradní díly

1. horní kryt
2. korpus návěstidla
3. krycí rámeček skla
4. sklo s těsněním
5. optický modul
6. napájecí zdroj
7. izolační podložka
8. připojovací box
9. naklapěč
10. těsnění

Volitelné příslušenství

• HELIPORT_STAND - 499 916

Objednávací kód THF-25

917-100-X | X=způsob nastavení optického modulu (I, II, III, IV, V, VI)

• I - plošné osvětlení kruhového heliportu Ø 25 m, 4 návěstidla po 90°
• II - plošné osvětlení čtvercového heliportu 25×25 m, 4 návěstidla ve středu každé strany
• III - plošné osvětlení čtvercového heliportu 25×25 m, 4 návěstidla v každém rohu
• IV - plošné osvětlení čtvercového heliportu 25×25 m, 4 návěstidla ve středu každé strany a 4 návěstidla v rozích
• V - plošné osvětlení čtvercového heliportu 25×25 m, 6 návěstidel, po třech návěstidlech na dvou stranách
• VI - plošné osvětlení kruhového heliportu Ø 25 m, 6 návěstidel po 60°
