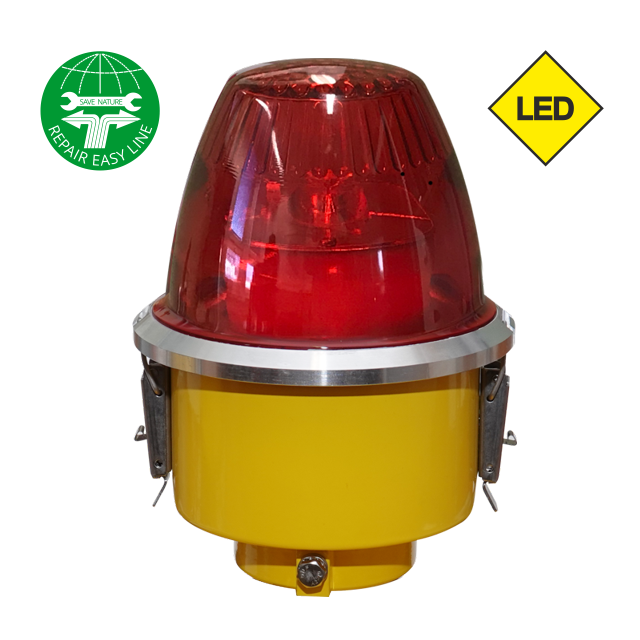

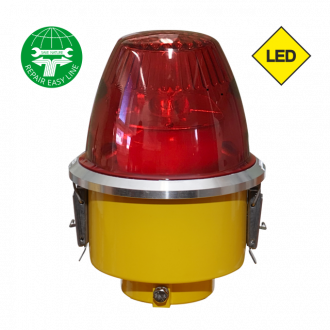

ML 125.2-OA/OB

Funkce návěstidla

• ML 125.2-OA-X-X pro objekty nižší než 45 m nad úrovní okolního terénu typu A (min. 10 cd)
• ML 125.2-OB-X-X pro objekty nižší než 45 m nad úrovní okolního terénu typu B (min. 32 cd)

Splňuje požadavky

• ICAO Annex 14, Vol. I, Table 6-1, 6-2
• EASA CS-ADR-DSN.Q
• FAA AC 150/5345-J (splňuje fotometrické požadavky L-180, pouze typ B)

Popis/vlastnosti

• modulární konstrukce se snadno vyměnitelnou světelnou hlavou
• celokovové tělo a skleněný dioptr zajišťující vysokou odolnost a životnost
• vysoký stupeň krytí IP 67
• velmi nízký příkon a dlouhá životnost světelného zdroje díky využití LED
• standardně napájení ze sítě TN-S v širokém rozsahu napájecího napětí
• volitelně bateriové napájení 9–30 VDC
• volitelně sériové napájení 2,8–6,6 A nebo 0,9–2,2 A
• integrovaná reflexní plocha zvyšuje bezpečnost leteckého provozu při výpadcích napájení a usnadňuje lokalizaci návěstidla

Typ napájecí soustavy

• standardně ML 125.2-OA/OB-X-P (síť TN-S)

  • vstupní napětí 93–264 VAC / 47–63 Hz
  • příkon 12 VA
  • třída ochrany Class II
• volitelně ML 125.2-OA/OB-X-B (externí baterie)

  • vstupní napětí 9–30 VDC
  • příkon 6 VA
• volitelně ML 125.2-OA/OB-X-S6T (AGL sériový rozvod)

  • vstupní proud 2,8–6,6 A / 50–60 Hz
  • příkon 12 VA
  • připojení přímo do primárního okruhu
• volitelně ML 125.2-OA/OB-X-S2T (AGL sériový rozvod)

  • vstupní proud 0,9–2,2 A / 50–60 Hz
  • příkon 12 VA
  • připojení přímo do primárního okruhu
• volitelně ML 125.2-OA/OB-X-S2 (AGL sériový rozvod)

  • vstupní proud 0,9–2,2 A / 50–60 Hz
  • příkon 12 VA
  • napájení přes externí transformátor
  • 6,6/2,2 A nebo 2,2/2,2 A

Parametry

• ML 125.2-OA/OB-X-P
  • rozměry: 145×200×145 mm
  • hmotnost: 2,3 kg
• ML 125.2-OA/OB-X-B
  • rozměry: 145×180×145 mm
  • hmotnost: 1,8 kg
• ML 125.2-OA/OB-X-S6T
  • rozměry: 145×220×145 mm
  • hmotnost: 3,7 kg
• ML  125.2-OA/OB-X-S2T
  • rozměry: 145×220×145 mm
  • hmotnost: 3,7 kg
• ML 125.2-OA/OB-X-S2
  • rozměry: 145×200×145 mm
  • hmotnost: 2,3 kg
  • krytí: IP 67
• pracovní teplota: 55 až +55 °C
• odolnost proti vlhkosti: do 95% při +55 °C
• odolnost proti větru: do 240 km/h
• intenzita IR 4 mW/sr
• vlnová délka IR 850 nm

Příslušenství

• nosné konstrukce se objednávají zvlášť
• externí transformátor k verzi ML 125.2-OA/OB-X-S2 na objednávku

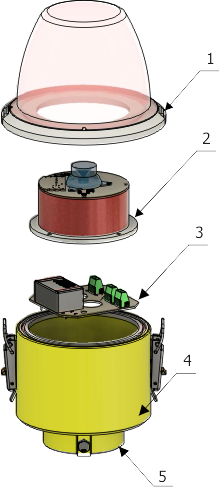

Konstrukce / náhradní díly pro typ ML 125.2-OA/OB-X-P

1. dioptr
2. opticky modul
3. napájecí zdroj
4. tělo návěstidla
5. jeden nebo dva průchody pro napájecí kabel (návěstidla lze paralelně řadit za sebou)

* detailní rozpis náhradních dílu na vyžádání.
