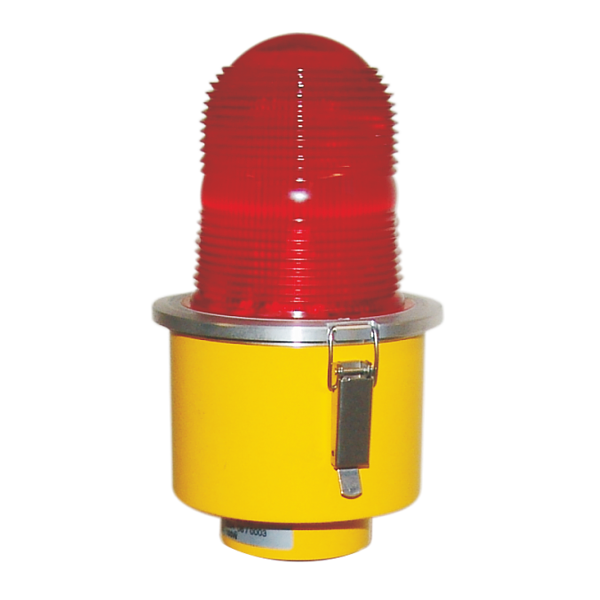

ML 121 HP-O

Splňuje požadavky

• ICAO  ANNEX 14  VOLUME II  HELIPORTS
• FAA AC 150/5390 2A
• FAA AC 150/5345 46B
• STANAG 3316
• MAK

Popis/vlastnosti

• návěstidlo je složeno z optického systému a napěťového izolačního oddělovacího transformátoru
• světelné nadzemní všesměrové návěstidlo nízké intenzity svítivosti
• návěstidlo je složeno z optického systému a letištního izolačního transformátoru zalitého v hliníkovém krytu
• návěstidlo je zhotoveno z odlitků a výlisků Al slitin, skleněného výlisku a spojovacích součástí z nerez oceli, které odolávají slanému prostředí a UV záření
• nosič návěstidla je hliníkový odlitek na kterém je upevněno návěstidlo
• nosič slouží k uchycení návěstidla do nosných konstrukcí
• barevné dioptry jsou výlisky ze skla odolávajícího tepelným šokům
• skleněný dioptr je zatmelen v hliníkovém mezikruží a tento celek je stažen dvěma nerezovými přezkami k hliníkovému krytu

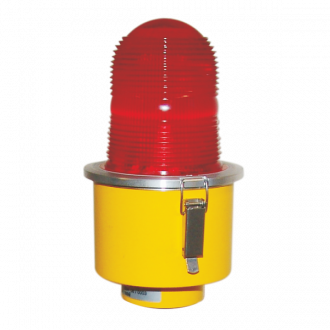

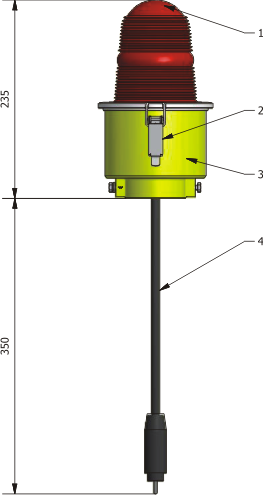

Konstrukce

1. Dioptr s natmeleným mezikružím
2. Nerezové přezky
3. Hliníkový kryt transformátoru
4. Sekundární přívod s konektorem FAA-L-823 style 1

Zapojení/napájení

• ML 121 HP-O je napájeno síťovým napětím 230 V AC ±5 %.
• sekundární přívod s konektorem FAA-L-823 style 1 je vyveden na prismu patice žárovky Pk 30d

Mechanické parametry

• hmotnost ~4,2 kg
• rozměry

  • výška  243 ± 1 mm
  • průměr 140 ± 1 mm
• nastavitelnost

  • horizontální 0° ÷ 360°
  • vertikální 0°

Elektrické parametry

izolační odpor 50 MΩ/1000 V DC
celkový příkon ± 10% 45 VA
elektrická pevnost 2,5kV/50 Hz/1 min./NN/VN

Podmínky použití

• stupeň krytí IP 65
• klimatická odolnost  ±55 °C
• odolnost vystavení větru a výfukovým plynům do 240 km/h
• odolnost proti UV záření
• odolnost proti korozi (solná mlha)
• odolnost proti vibracím v intervalu kmitočtu 20÷2000 Hz se zrychlením 2G

Zdroj světla

• halogenová letištní žárovka s výkonem 45 W/6,6 A s paticí Pk 30d životnost žárovky 1000 hod.

Příslušenství

• lámací spojka se závitem 2" NPSM typ 001 056
• víko Ø 12" se závitem 2" NPSM do betonu  typ 002 660
• jehla kompletní typ 002 1x3
