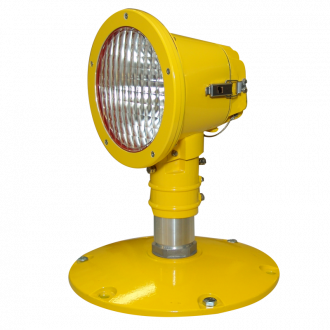

TL 421
Použití
- halogenové 6,6 A nadzemní směrové návěstidlo vysoké intenzity pro CAT I-III
Soubory ke stažení
pdf Certifikát MO AČR (552 KB)
Funkce návěstidla

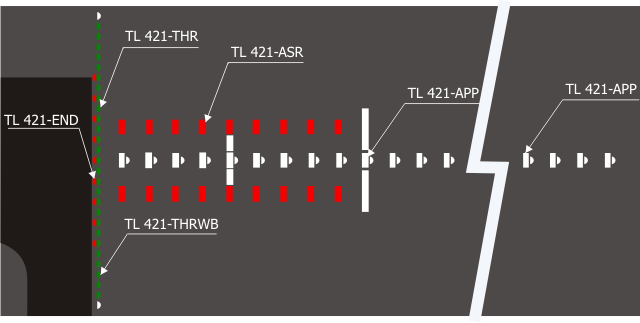

- APP - osová návěstidla a příčky přibližovací soustavy
- ASR - návěstidla postranních řad přibližovací soustavy
- END - dráhová koncová návěstidla
- THR - prahová návěstidla
- THRWB - návěstidla prahová a vnějších prahových polopříček
Splňuje požadavky
- ICAO Annex 14, Vol. 1, App. 1 a App. 2
- EASA CS ADR-DSN.U.930 a 940
- ICAO Doc 9157, Part 4, 18.2.14
- ICAO Doc 9157, Part 6, 4.9.1
Popis/vlastnosti
- robustní celokovová konstrukce zajišťuje vysokou odolnost
- vysoký stupeň krytí IP 67
- integrovaný naklápěč umožňuje snadné nastavení v elevaci (-10° až +14°)
- odnímatelný zadní kryt umožňuje snadnou výměnu žárovky
- všechny hlavní části jsou lakovány na RAL 1021
Konstrukce
- tělo návěstidla
- zadní kryt
- dioprt
- parabolické zrcadlo
- žárovka PK30d
- naklápěč
Montáž/zapojení/napájení:
- montáž na nosných konstrukcích průměr 60 mm
- lámací spojka 001 057.1
- lámací spojka 001 057 a trubka 001 400
- ráhno s kolíkem
- napájení jmenovitým proudem 6,6 A přes oddělovací transformátor vhodného výkonu
- součástí standardního provedení je žárovka a napájecí kabel pro montáž přímo na lámací spojku zakončený koncovkou L-823 Type II, Class B, Style 5
- na objednávku lze návěstidla vybavit napájecím kabelem délky 0,5; 1,0; 1,5; 2,0; 2,5; 3,0 m
Mechanické parametry
- rozměry 214×292×179 mm
- rozměry balení (baleno po 2 ks) 320×320×270 mm
- hmotnost návěstidla 2,3 kg
- nastavitelnost
- horizontálně 0 až 360°
- vertikálně -10 až +14°
Podmínky použití
- stupeň krytí IP 67
- pracovní teplota -50 až +55 °C
- odolnost vlhkosti do 95 % při +55 °C
- odolnost větru do 480 km/h
Zdroj světla / optický systém
- žárovka s paticí PK30d
- příkon
- TL 421.END 65/100 W
- TL 421.APP/ASR/THR 150 W
- TL 421.THRWB 200 W
Příslušenství
- nosné konstrukce a prodlužovací vedení sekundárního rozvodu se objednávají zvlášť
