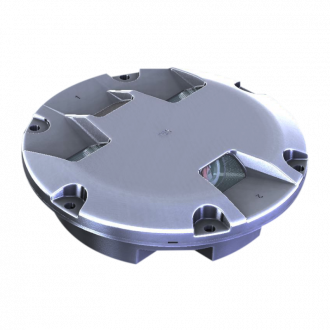

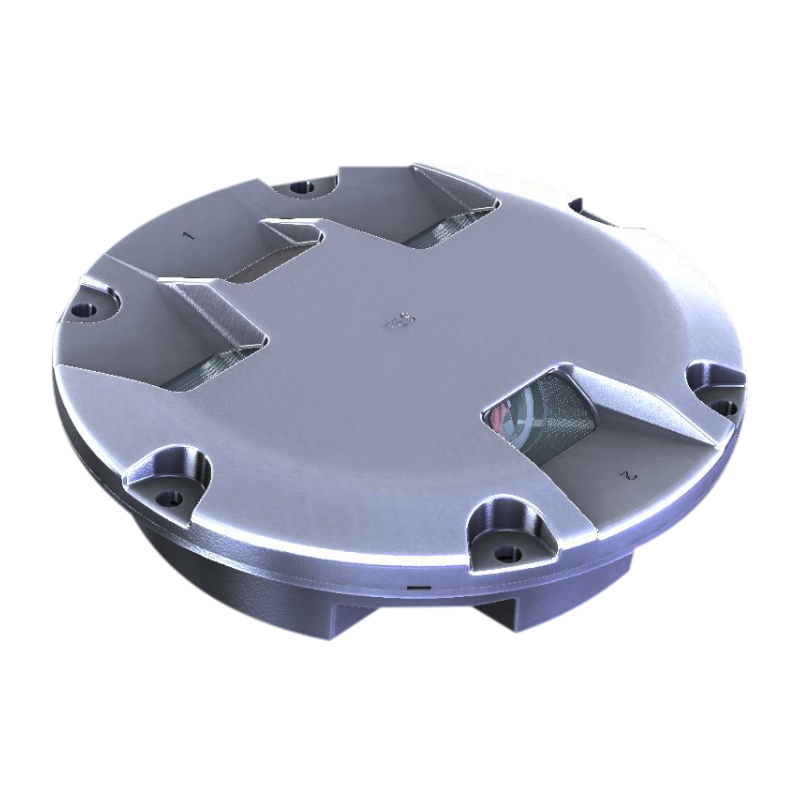

TI70

Funkce návěstidla

• APP - osová návěstidla přibližovací světelné soustavy
• ASR - návěstidla postranních řad přibližovací světelné soustavy
• THR - prahová návěstidla
• THREND - prahová návěstidla a koncová návěstidla RWY
• END - koncová návěstidla RWY
• RWY - postranní dráhová návěstidla (použitelná jako návěstidla dojezdové dráhy)
• RGL - dráhová ochranná návěstidla vysoké intenzity, uspořádání typu B

Klasifikace

• FAA AC 150/5345-46: Class 2, Mode 1, Style 2
• IEC TS 61827: Style 3

Splňuje požadavky

• ICAO Annex 14, Vol. 1
  Figure: A1-1a, A2-1, A2-2, A2-3/4, A2-8, A2-9/10, A2-20
• IEC TS 61827
• EASA CS-ADR-DSN
  Figure: U-1, U-6, U-7/8, U-12, U-13/14, U-24
• TP312
  Figure: B-1, B-2, B-3/4, B-8, B-9/10, B-17
• FAA AC 150/5345-46E*
  L-850C, L-850D, L-852G
  * fotometricky kompatibilní
• АП-170, Том II

Popis/vlastnosti

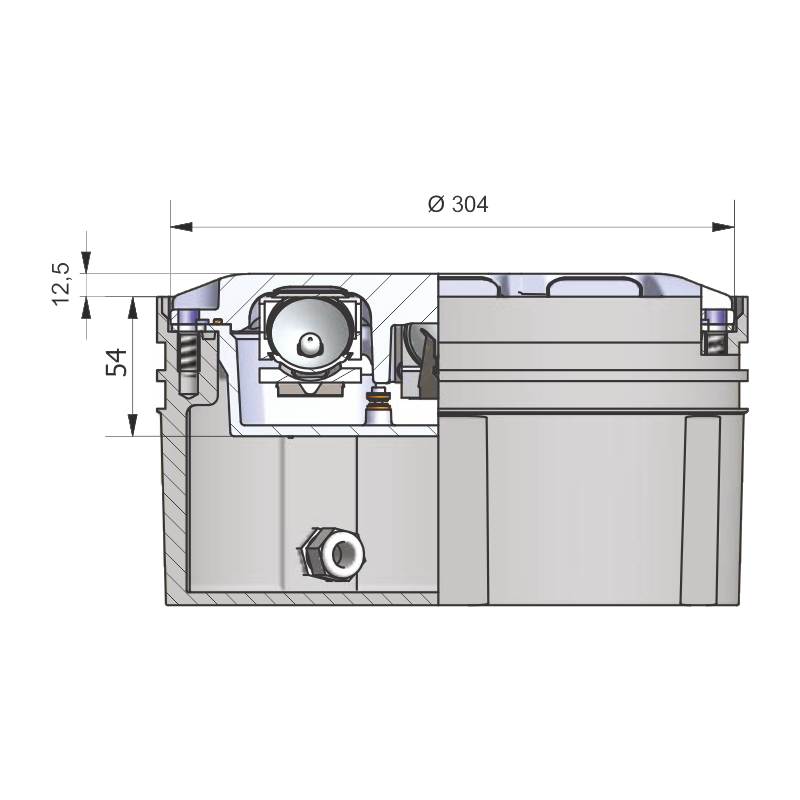

• výška návěstidla: 12,5 mm
• velikost: průměr 304 mm (12")
• hloubka návěstidla v základně: 54 mm
• optimalizované optické vlastnosti
• jednoduchá a odolná hliníková konstrukce
• dlouhodobě stabilní optické vlastnosti díky využití reflektorových žárovek
• nelepené snadno vyměnitelné hranoly
• efektivní údržba díky společným dílům s návěstidly řad TI40, TI41, TI70, TI71 a TI72

Mechanické parametry

• hmotnost (balení) ~7,0 kg
• rozměry (balení) 325×315×115 mm

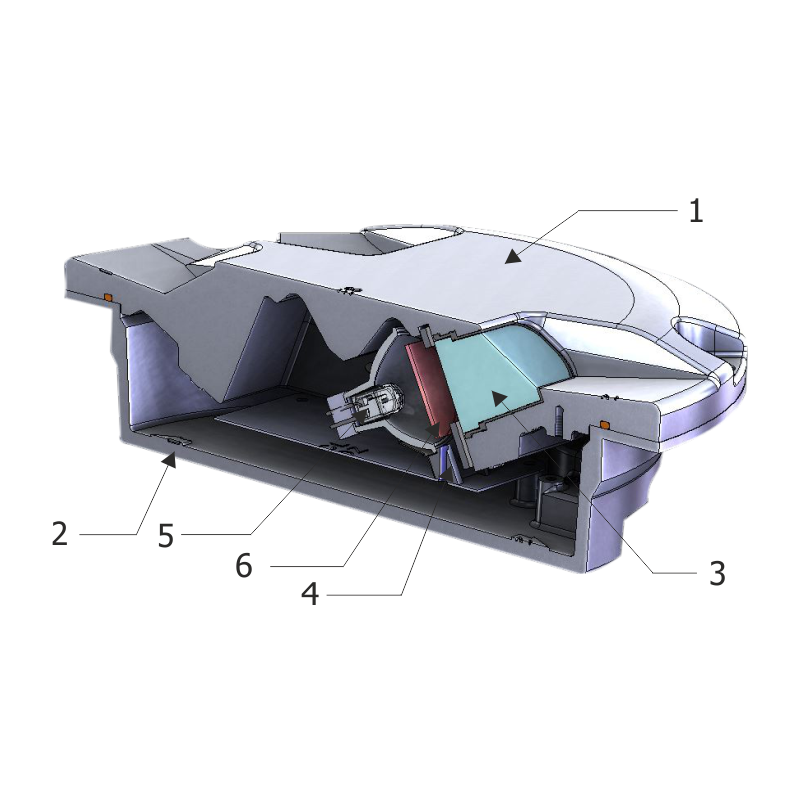

Konstrukce

1. hliníkové tělo - horní díl
2. hliníkové tělo - spodní díl
3. hranol s těsněním
4. držák žárovky
5. reflektorová halogenová žárovka
6. dichroický filtr

Odolnost

• teplotě -55 ÷ +55 °C a teplotnímu šoku
• vlhkosti, sněhu, ledu a stojící vodě / vodotěsné IP68
• solné mlze, sluneční radiaci a UV záření
• statické a smykové zátěži, opakovanému mechanickému nárazu a nárazovému hydraulickému tlaku dle IEC TS 61827
• vibracím 20 ÷ 2 000 Hz s akcelerací 10/15 G

Zdroj světla

• letištní reflektorová halogenová žárovka Ø 50 mm, 6,6 A

Zdroj napájení

• oddělovací transformátor 6,6 A na výstupu sekundárního vedení (výkon transformátoru dle osazené žárovky)
