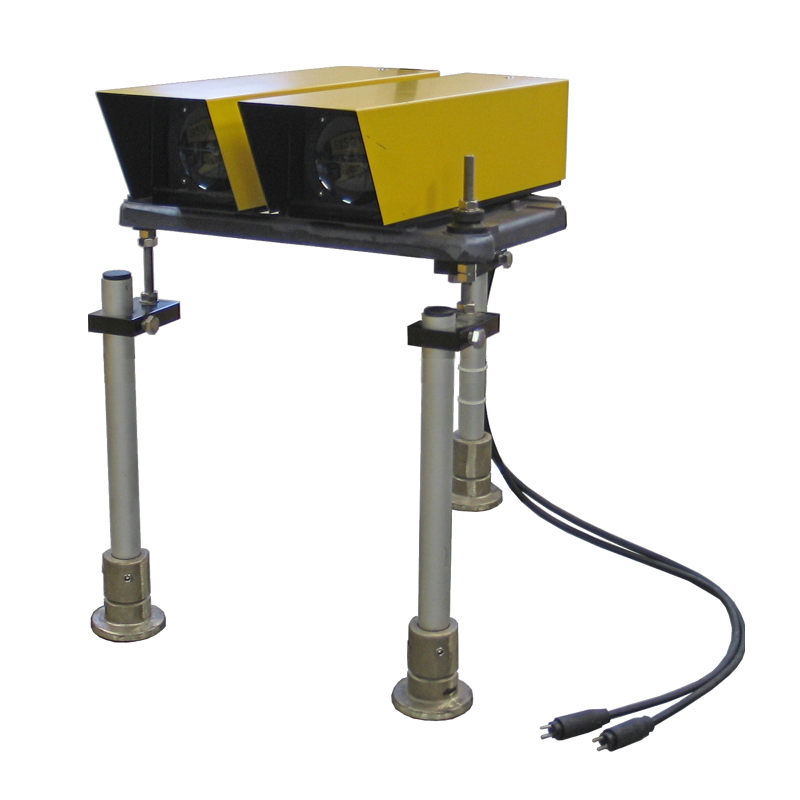

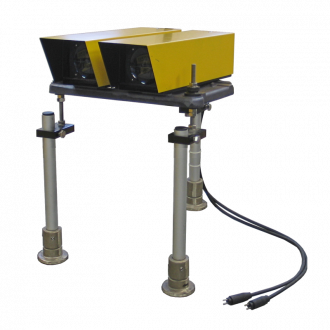

PAPI TP90

Klasifikace

• FAA AC 150/5345-28: Style B, Class II

Splňuje požadavky

• ICAO Annex 14, Vol. 1, App. 1, 2.1.1 (Figure A1-1a)
• ICAO Annex 14, Vol. 1, App. 2, Figure A2-23
• EASA CS ADR-DSN.U.930, Figure U-1
• EASA CS ADR-DSN.U.940, Figure U-26

Popis/vlastnosti

• návěstidlo je tvořeno dvěmi projektorovými jednotkami
• snadná údržba díky odnímatelným projektorovým jednotkám
• využívá dichroické filtry s vysokou propustností a tepelnou odolností
• výměna žárovky a filtru nevyžaduje seřizování, ani speciální nástroje
• kryt projektorové jednotky vyroben z hliníkové slitiny a lakován (letecká žluť)
• tělo projektorové jednotky vyrobeno z hliníkové slitiny a eloxováno (černá)
• základnová deska (pro projektorové jednotky) tvořena eloxovaným hliníkovým obrobkem (černá)
• prvky pro nastavení horizontálního a vertikálního směru vyzařování
• návěstidla jsou vyrobeny z hliníku, nerezi a UV-stabilního plastu
• pevná montáž na betonový základ pomocí tří sloupků a lámacích spojek
• volitelně doplňující sada pro mobilní použití



Mechanické parametry

• hmotnost 10 kg
• rozměry 450×165×610 mm

Konstrukce

1. projektorová jednotka TP-90.PU
2. prvky nastavení vertikálního směru vyzařování (plynule 0° až +10°)
3. základnová deska
4. prvky nastavení horizontálního směru vyzařování (plynule ± 1°)
5. sloupky
6. lámací spojky
