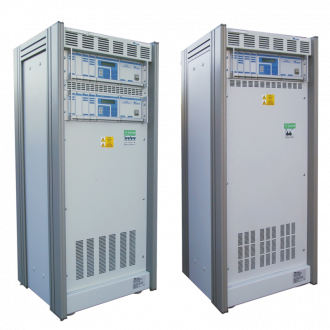

Regulátor TCR
Použití
- napájení sériových proudových obvodů světelných návěstidel na letištích a heliportech
Soubory ke stažení
pdf Certifikát MO AČR (554 KB)
Splňuje požadavky
- FAA AC 150/5345-10F, specifikace L-829
- MAK
Popis/vlastnosti
- jednoduché nebo zdvojené provedení
- tyristorová regulace
- vzduchem chlazený transformátor 4-30 kVA
- multiprocesorový řídicí systém

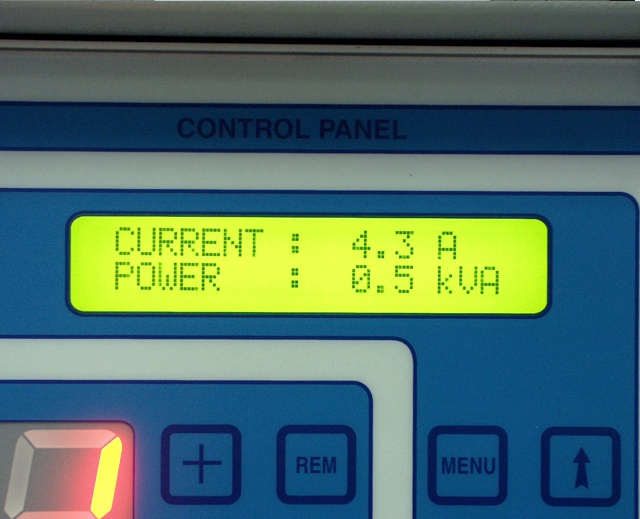

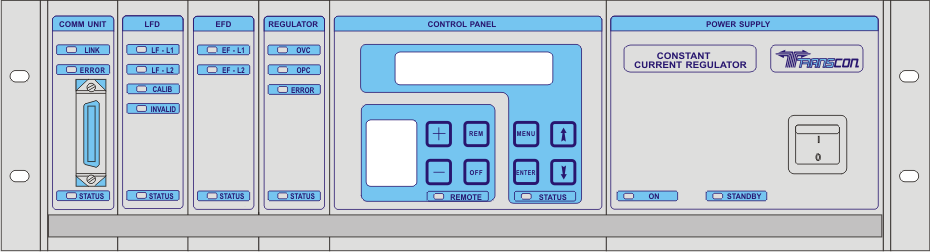

- zadávání údajů a zobrazování provozních hodnot pomocí tlačítek a multifunkčního LCD displeje
- proudová soustava 6,6 A nebo 8,3 A (přepínatelné)
- regulace 3, 5 nebo 7 stupňů svítivosti (přepínatelné)
- ochrany s dálkovou a místní signalizací
- dálkové a místní ovládání
- měření izolačního stavu smyčky (modul EFD)
- měření počtu vadných žárovek (modul LFD)
- kompletní diagnostika regulátorů pomocí systému AMS
- všechny části a přípojná místa jsou přístupná zepředu, což umožňuje umístění regulátorů zády ke zdi

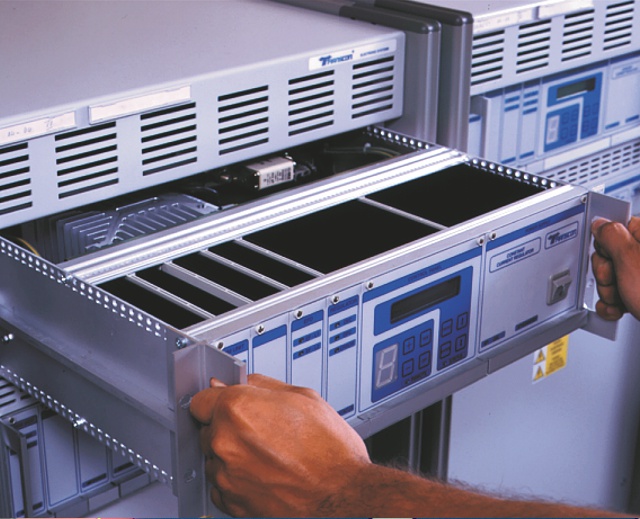

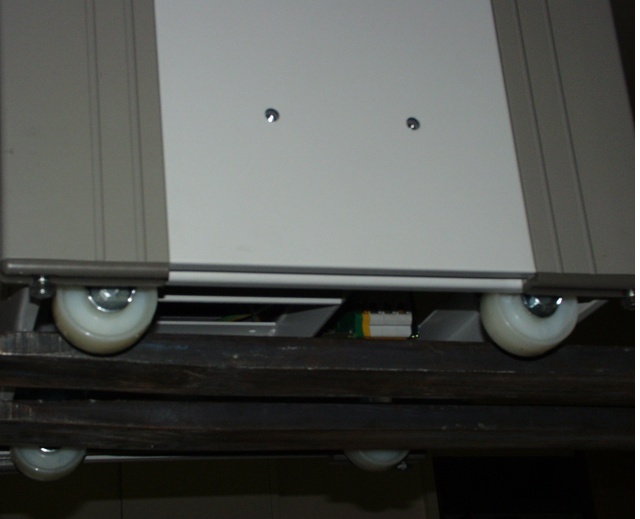

- jednoduchá opravitelnost pomocí rychle vyměnitelných modulů
- jednoduché a zdvojené provedení
- provedení pro 2,3,4 a 5 výstupních smyček modulem LCS (pro TCR.2.04 a TCR.2.10)
- možnost optimalizace výstupního výkonu
- regulátor pracuje v rozsahu 0-100% jmenovitého výkonu
- možnost optimalizace výstupního výkonu
- regulátor pracuje v rozsahu 0-100% jmenovitého výkonu
Mechanické parametry TCR
- krytí (v provozním stavu) IP 20
- teplotní rozsah -25 (volitelně od -45 do 55 °C)
- skladovací teplota - 40/+60 °C
- rozměry 575×540×1330 mm
- barva - vypalovací lak šedý
- povrchová úprava RAL 7035/RAL 7030
- hmotnost TCR.2.04 126 kg
- hmotnost TCR.2.04+04 195 kg
- hmotnost TCR.2.10 173 kg
- hmotnost TCR.2.20 225 kg
- hmotnost TCR.2.30 268 kg
Elektrické parametry
- napájecí napětí 380-400 V or 208–240 V
- tolerance napájecího napětí +10 %/-15 %
- kmitočet 50/60 Hz
- tolerance výstupního proudu ± 0,1 A
- proudová soustava (max. výst. proud) 6,6/8,3 A
- regulace proudu 3/5/7 stupňů svítivosti
- nadproudová ochrana (6,6 A) 6,95 A
- nadproudová ochrana (8,3 A) 8,75 A
- výstupní výkon TCR.2.04 4 kVA
- výstupní výkon TCR.2.10 10 kVA
- výstupní výkon TCR.2.20 20 kVA
- výstupní výkon TCR.2.30 30 kVA
- účinnost min 95 % při jmen. výkonu
- přepěťová (výkonová) ochrana 110 % jmen.výkonu
Popis funkcí TCR
- regulace proudu je založena na principu fázového řízení tyristorů
- výstupní proudový obvod je galvanicky oddělen transformátorem
- multiprocesorový systém řízení regulátoru zajišťuje ovládání, měření a stabilizaci výstupního proudu podle zadaného stupně svítivosti
- hodnoty proudu pro jednotlivé stupně svítivosti jsou voleny v souladu s příslušnými předpisy a jsou uloženy v paměti řídicí jednotky
- volitelný počet stupňů svítivosti
- průběžná měření nezávislými obvody umožňují vyhodnocovat chybové stavy (nesoulad mezi požadovaným a skutečným proudem, nadproud, výkonové přetížení ... )
- stykač odpojí primární vinutí výkonového transformátoru při aktivaci některé z ochran
- regulátor si pamatuje poslední navolený stav při výpadku napájecího napětí nebo při poruše dálkového ovládání
Tabulky proudů
- dvě standartní a dvě uživatelsky konfigurovatelné tabulky proudů
- konfigurace uživatelské tabulky se provádí pomocí tlačítek a displeje na modulu DSP
- veškerá nastavení zůstávají v regulátoru i po jeho odpojení od napájecího napětí
