TI44

Использование

• галогенный углубленный 8" огонь, очень низкая высота огня 6,35 мм, для END, EREX, REL, RGL, SBL, TCL, THR, THREND

Файлы для загрузки

pdf Лист данных (1.65 MB)

pdf Сертификат ФАВТ (1.88 MB)

Функция огня

• END - ограничительный огонь ВПП (низкой/средней интенсивности)
• EREX - усовершенствованный осевой огонь выводной РД
• REL - огонь въезда на ВПП
• RGL - огонь защиты ВПП (низкой интенсивности, конфигурация B)
• SBL    - огонь линии "стоп" (прямых участков)
• TCL - осевый огонь РД (прямых участков, применим и в качестве осевого огня площадки разворота на ВПП)
• THR - входной огонь ВПП (низкой/средней интенсивности)
• THREND - входной и ограничительный огонь ВПП (низкой/средней интенсивности)

Классификация

• FAA AC 150/5345-46: Class 2, Mode 1*, Style 3
• IEC TS 61827: Style 3
  * не относится к огням 20 Вт / 2,2 А

Удовлетворяют требованиям

• ICAO Annex 14, Vol. 1
  Figure: A1-1a, A2-12, A2-14 (только REL)
• IEC TS 61827
• EASA CS-ADR-DSN
  Figure: U-1, U-16
• TP312
  Figure: B-12, B-24(b)
• АП-170, Том II

Описание/свойства

• очень низкая высота огня 6,35 мм
• оптимизирован для простоты обслуживания в зимний период
• малый размер огня, диаметр 203 мм (8")
• глубина огня в основании 67 мм
• простая и устойчивая алюминиевая конструкция
• долговременно устойчивые оптические свойства благодаря применению прожекторных ламп
• невклеиваемые, просто заменяемые призмы
• эффективное обслуживание благодаря общим компонентам серий TI44 и TI45
• простая транспортировка и манипуляция благодаря малым размерам и низкому весу
• огонь выпускается с двумя или четырьмя отверстиями для болтов
• огонь TCL может быть оснащен лампами
  20 Вт/2,2 A (кроме огней с синими светофильтрами)
• для альтернативной параллельной линии руления на РД огонь может быть оснащен синими светофильтрами

Механические параметры

• вес (с упаковкой) ~3,0 кг
• размеры (в упаковке) 220×220×115 мм

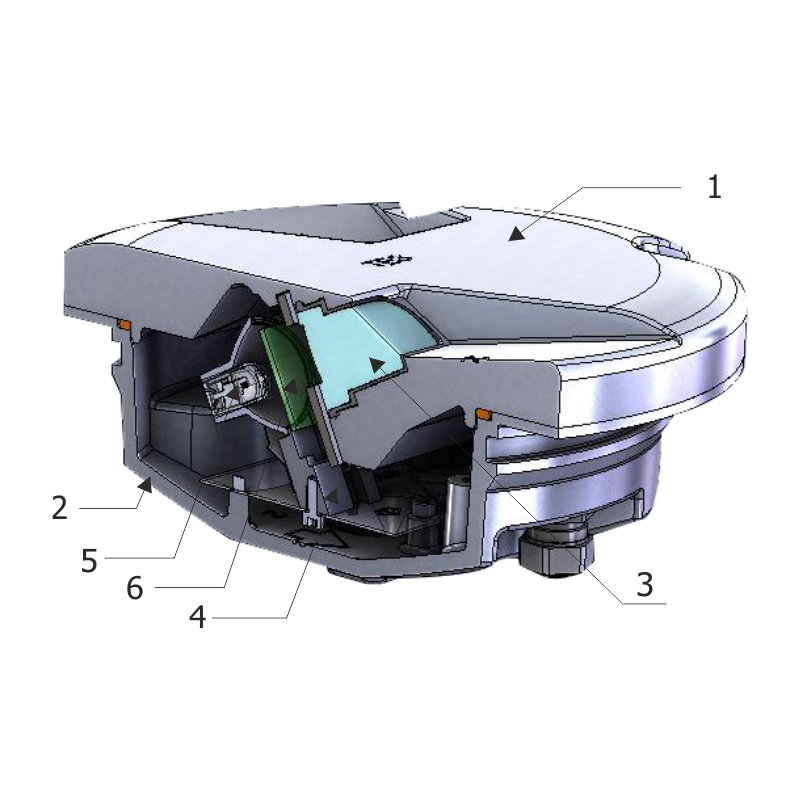

Конструкция

1. алюминиевый корпус - верхняя часть
2. алюминиевый корпус - нижняя часть
3. призма с уплотнением
4. держатель лампы
5. прожекторная галогенная лампа
6. дихроический фильтр

Устойчивость

• степень защиты IP68
• температура -55 ÷ +55 °C и температурные броски
• влажность, снег, лед и стоячая вода
• соляной туман
• солнечная радиация и УФ излучение
• статическая и скользящая нагрузка, повторный механический удар и ударное гидравлическое давление согласно IEC TS 61827
• вибрации 20 ÷ 2 000 Гц с ускорением 10/15 G

Источник света

• аэродромная галогенная прожекторная лампа

Источник питания

• изолирующий трансформатор 6,6 A или 2,2 A (мощность в зависимости от используемой лампы/ламп)
